Apa Itu Structured dan Unstructured Mesh pada CFD
Dalam Computational Fluid Dynamics (CFD), mesh atau grid merupakan komponen fundamental yang digunakan untuk membagi domain simulasi menjadi sejumlah elemen kecil. Pembagian domain ini diperlukan agar persamaan-persamaan diferensial dalam mekanika fluida dapat diselesaikan secara numerik oleh komputer. Kualitas dan jenis mesh yang digunakan sangat berpengaruh terhadap akurasi, stabilitas, dan efisiensi komputasi dalam simulasi CFD. Secara umum, mesh dalam CFD dapat dibagi menjadi dua kategori utama, yaitu structured mesh dan unstructured mesh.

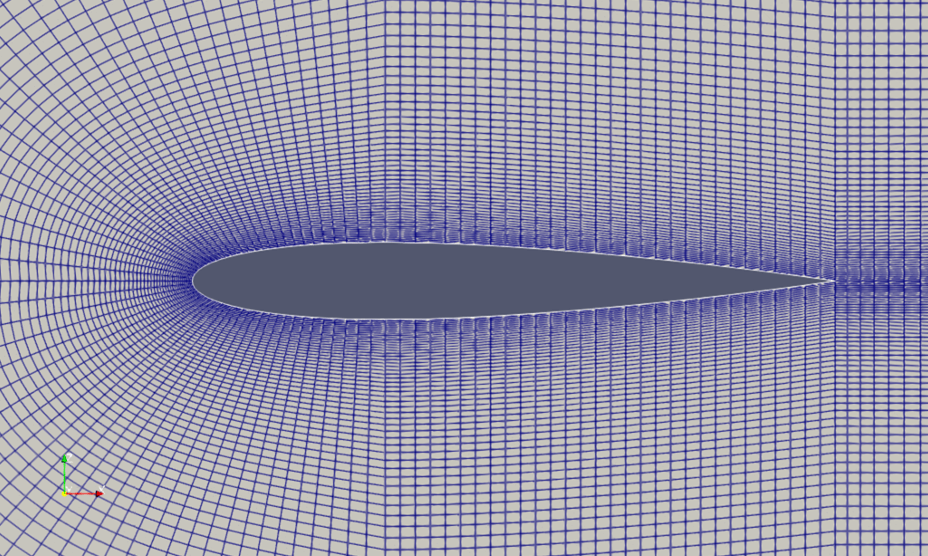

Structured mesh adalah jenis mesh yang memiliki pola grid yang teratur dan tersusun secara sistematis. Pada mesh ini, setiap sel atau elemen memiliki hubungan yang jelas dengan sel tetangganya, biasanya dalam bentuk susunan baris dan kolom yang terstruktur. Dalam dua dimensi, structured mesh biasanya terdiri dari elemen berbentuk quadrilateral, sedangkan dalam tiga dimensi sering menggunakan elemen berbentuk hexahedral. Karena susunannya teratur, structured mesh memiliki keuntungan dalam hal efisiensi komputasi dan penggunaan memori yang lebih rendah. Selain itu, solver CFD sering kali dapat bekerja lebih cepat pada structured mesh karena hubungan antar elemen dapat diakses dengan mudah melalui indeks grid yang sederhana.
Keuntungan lain dari structured mesh adalah tingkat akurasi numerik yang sering kali lebih baik dalam kasus aliran yang relatif sederhana atau geometri yang teratur. Metode ini banyak digunakan dalam simulasi aerodinamika eksternal seperti aliran di sekitar sayap pesawat atau dalam simulasi kanal sederhana. Namun, structured mesh memiliki keterbatasan dalam menangani geometri yang kompleks. Pembuatan mesh pada geometri yang memiliki banyak detail atau bentuk yang tidak teratur dapat menjadi sangat sulit dan memakan waktu jika menggunakan pendekatan structured.
Sebaliknya, unstructured mesh dirancang untuk memberikan fleksibilitas yang lebih besar dalam menangani geometri kompleks. Pada jenis mesh ini, elemen tidak harus tersusun dalam pola yang teratur. Domain simulasi dapat dibagi menggunakan berbagai bentuk elemen seperti segitiga (triangular) dalam dua dimensi atau tetrahedral, prism, dan polyhedral dalam tiga dimensi. Karena tidak memiliki struktur grid yang kaku, unstructured mesh dapat dengan mudah mengikuti bentuk geometri yang rumit seperti komponen mesin, sistem perpipaan, atau peralatan industri yang memiliki banyak detail.
Keunggulan utama dari unstructured mesh adalah kemampuannya untuk memodelkan geometri kompleks dengan lebih mudah dan cepat dibandingkan structured mesh. Hal ini membuat unstructured mesh sangat populer dalam aplikasi industri modern. Banyak software CFD komersial maupun open-source menggunakan pendekatan ini karena proses meshing dapat dilakukan secara otomatis untuk berbagai bentuk geometri yang rumit.
Meskipun demikian, unstructured mesh juga memiliki beberapa kekurangan. Karena hubungan antar elemen tidak teratur, solver CFD biasanya membutuhkan lebih banyak memori dan waktu komputasi dibandingkan structured mesh. Selain itu, akurasi numerik dapat dipengaruhi oleh kualitas elemen mesh seperti skewness, aspect ratio, dan orthogonality. Jika kualitas mesh tidak baik, hasil simulasi dapat menjadi tidak stabil atau kurang akurat.
Dalam praktiknya, banyak simulasi CFD modern menggunakan pendekatan hybrid mesh yang menggabungkan structured dan unstructured mesh dalam satu domain simulasi. Sebagai contoh, elemen hexahedral atau prism dapat digunakan di dekat dinding untuk menangkap boundary layer dengan lebih akurat, sementara elemen tetrahedral digunakan di bagian domain yang memiliki geometri kompleks. Pendekatan ini memungkinkan engineer untuk memanfaatkan kelebihan masing-masing jenis mesh sekaligus meminimalkan keterbatasannya.
Memahami perbedaan antara structured dan unstructured mesh sangat penting bagi engineer yang menggunakan CFD. Pemilihan jenis mesh yang tepat tidak hanya mempengaruhi akurasi hasil simulasi, tetapi juga efisiensi proses komputasi. Dengan strategi meshing yang baik, simulasi CFD dapat memberikan prediksi yang lebih reliabel sekaligus mengoptimalkan penggunaan sumber daya komputasi.
