Pengaruh Efek Wall Roughness dalam Simulasi CFD: Kunci Akurasi Analisis Penurunan Tekanan

Dalam dunia engineering, seringkali kita tergoda untuk mengasumsikan bahwa permukaan dinding pipa atau plat adalah “licin sempurna” (smooth wall) saat melakukan simulasi Computational Fluid Dynamics (CFD). Namun, pada kenyataannya, tidak ada permukaan material yang benar-benar halus.

Memahami efek kekasaran dinding (wall roughness) sangat krusial bagi para engineer untuk mendapatkan hasil simulasi yang mendekati kondisi lapangan, terutama dalam menghitung efisiensi pompa dan rugi-rugi aliran.

Mengapa Kekasaran Dinding Penting dalam Simulasi CFD?

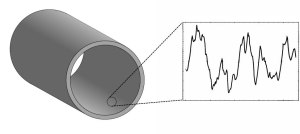

Kekasaran permukaan secara fisik akan mengganggu lapisan sub-lapisan viskos (viscous sublayer) pada aliran turbulen. Gangguan ini menyebabkan peningkatan turbulensi di dekat dinding, yang secara langsung berdampak pada profil kecepatan fluida.

Tanpa memasukkan parameter kekasaran yang tepat, hasil simulasi CFD cenderung meremehkan (underestimate) nilai pressure drop, yang bisa berakibat fatal pada pemilihan spesifikasi mesin industri.

Hubungan Antara Kekasaran Permukaan dan Penurunan Tekanan (Pressure Drop)

Secara teoritis, hubungan ini sering dijelaskan melalui Diagram Moody. Dalam CFD, kekasaran dinding meningkatkan gaya gesek (skin friction) antara fluida dan permukaan padat. Semakin kasar permukaan (misalnya pipa besi yang mulai berkarat dibandingkan pipa PVC baru), semakin besar energi fluida yang hilang menjadi panas, yang terbaca sebagai penurunan tekanan yang signifikan.

Bagaimana CFD Memodelkan Kekasaran Dinding?

Sebagian besar software CFD komersial seperti Ansys Fluent atau OpenFOAM menggunakan parameter Equivalent Sandgrain Roughness (Ks) untuk merepresentasikan tekstur permukaan. Parameter ini mengubah fungsi dinding (wall functions) dalam model turbulensi (seperti k-epsilon atau k-omega) agar sesuai dengan karakteristik fisik material aslinya.

Studi Kasus Sederhana: Aliran Fluida dalam Pipa Industri

Untuk melihat dampak nyata dari variabel ini, mari kita tinjau studi kasus sederhana pada aliran air dalam pipa baja berdiameter 100mm dengan kecepatan tertentu.

Perbandingan Hasil: Pipa Licin vs Pipa Kasar

Dalam studi kasus ini, kita membandingkan dua skenario:

1. Skenario A (Smooth Wall): Diasumsikan tidak ada kekasaran (kekasaran 0 mm).

2. Skenario B (Rough Wall): Menggunakan nilai kekasaran baja komersial (sekitar 0.045 mm).

Hasil simulasi menunjukkan bahwa Skenario B menghasilkan pressure drop 15-20% lebih tinggi dibandingkan Skenario A. Jika simulasi ini digunakan untuk menentukan desain sistem perpipaan pabrik, mengabaikan kekasaran bisa menyebabkan pompa yang terpasang tidak mampu mengalirkan fluida sesuai debit yang diinginkan.

Langkah-Langkah Mengatur Wall Roughness di Software CFD

Agar simulasi Anda akurat, berikut adalah langkah mendasar dalam menetapkan parameter kekasaran:

1. Identifikasi Material: Tentukan nilai kekasaran absolut berdasarkan material (besi, beton, plastik, dll).

2. Input Roughness Height: Masukkan nilai Ks pada bagian boundary condition dinding.

3. Tentukan Roughness Constant: Biasanya bernilai 0.5 untuk kekasaran yang seragam, namun bisa disesuaikan untuk tekstur non-uniform.

4. Verifikasi Mesh: Pastikan mesh di dekat dinding cukup rapat untuk menangkap fenomena gradien kecepatan, namun tetap sesuai dengan y+ yang disyaratkan oleh model turbulensi.

Tips Optimasi: Jangan Lupakan Faktor Penuaan Material

Salah satu kesalahan umum adalah hanya menggunakan nilai kekasaran material baru. Dalam studi kasus jangka panjang, engineer harus mempertimbangkan faktor korosi atau pengendalan (fouling) yang akan meningkatkan nilai kekasaran dinding seiring berjalannya waktu operasional.

Kesimpulan

Memasukkan efek kekasaran dinding dalam simulasi CFD bukan sekadar detail teknis, melainkan keharusan untuk mencapai validasi data yang akurat. Dengan memahami cara kerja wall roughness, Anda dapat merancang sistem termofluida yang lebih efisien, andal, dan hemat energi.
