Analisis konsentrasi tegangan pada sambungan pipa
Secara umum, konsentrasi tegangan dinyatakan dengan faktor konsentrasi tegangan atau Stress Concentration Factor (SCF), yang didefinisikan sebagai perbandingan antara tegangan maksimum lokal dengan tegangan nominal. Hubungan ini dapat dituliskan sebagai:
di mana Kt adalah faktor konsentrasi tegangan, σmax tegangan maksimum di area kritis, dan σnom tegangan nominal yang dihitung berdasarkan teori sederhana. Nilai Kt bergantung pada bentuk geometri, jenis sambungan, serta kondisi pembebanan yang bekerja pada pipa.
Pada sambungan seperti elbow atau tee, perubahan arah aliran dan geometri menyebabkan redistribusi tegangan yang kompleks. Misalnya, pada elbow, bagian intrados dan extrados akan mengalami tegangan yang berbeda akibat efek bending dan tekanan internal. Tegangan nominal akibat tekanan internal tetap dapat dihitung menggunakan pendekatan dasar seperti hoop stress:
Namun pada sambungan, nilai tegangan aktual dapat jauh lebih tinggi dari hasil perhitungan ini karena adanya efek geometri dan diskontinuitas.
Selain itu, sambungan las (weld joint) juga menjadi titik kritis karena adanya perubahan sifat material akibat proses pengelasan. Zona heat affected zone (HAZ) dapat memiliki kekuatan yang berbeda dibandingkan material induk, sehingga meningkatkan risiko kegagalan. Jika dikombinasikan dengan beban siklik, area ini menjadi rentan terhadap fatigue failure, yang biasanya dimulai dari lokasi dengan konsentrasi tegangan tinggi.
Dalam standar desain seperti ASME B31.3, efek konsentrasi tegangan sering diakomodasi melalui penggunaan faktor intensifikasi tegangan (Stress Intensification Factor/SIF), terutama untuk analisis beban termal dan siklik. SIF digunakan untuk memperhitungkan peningkatan tegangan akibat geometri sambungan tanpa harus melakukan analisis detail pada setiap komponen. Meskipun demikian, pendekatan ini bersifat konservatif dan memiliki keterbatasan untuk geometri kompleks atau kondisi pembebanan yang tidak umum.
Dalam standar desain seperti ASME B31.3, efek konsentrasi tegangan sering diakomodasi melalui penggunaan faktor intensifikasi tegangan (Stress Intensification Factor/SIF), terutama untuk analisis beban termal dan siklik. SIF digunakan untuk memperhitungkan peningkatan tegangan akibat geometri sambungan tanpa harus melakukan analisis detail pada setiap komponen. Meskipun demikian, pendekatan ini bersifat konservatif dan memiliki keterbatasan untuk geometri kompleks atau kondisi pembebanan yang tidak umum.

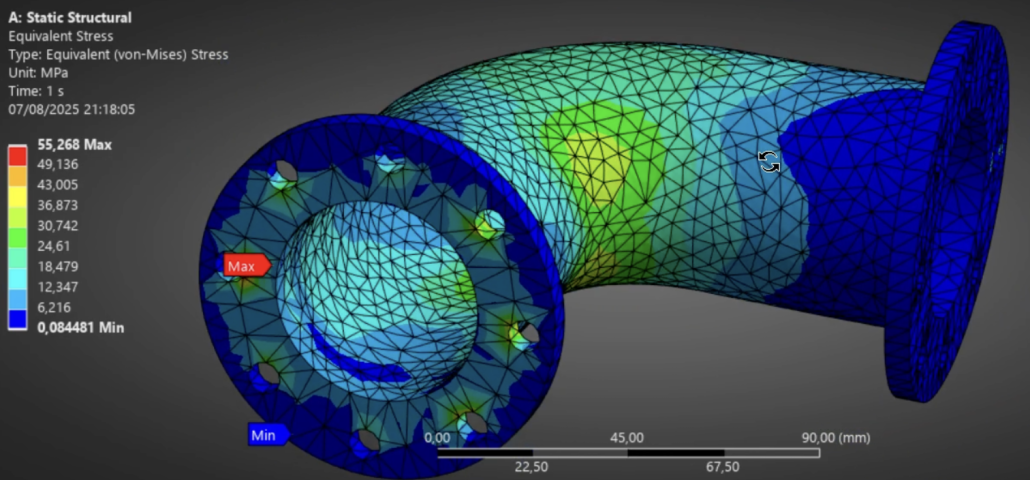

Dalam praktik rekayasa modern, analisis konsentrasi tegangan pada sambungan pipa semakin mengandalkan metode numerik seperti Finite Element Analysis (FEA). Dengan FEA, distribusi tegangan lokal pada area sambungan dapat dianalisis secara detail, termasuk efek geometri kompleks, material nonlinier, dan kondisi boundary yang realistis. Hal ini memungkinkan identifikasi area kritis yang berpotensi mengalami kegagalan serta optimasi desain untuk meningkatkan umur pakai sistem. Untuk mendukung kebutuhan tersebut, Training FEA oleh PT Tensor memberikan pembelajaran komprehensif berbasis studi kasus industri, sehingga engineer dapat memahami dan menerapkan analisis konsentrasi tegangan secara akurat dan sesuai dengan praktik terbaik di industri.
