Simulasi CFD Aerodinamika Pada Jembatan
Aerodinamika jembatan merupakan aspek penting dalam perancangan struktur jembatan, terutama pada jembatan bentang panjang seperti cable-stayed bridge dan suspension bridge. Struktur jembatan yang memiliki bentang panjang dan elemen yang relatif ramping dapat sangat dipengaruhi oleh interaksi dengan aliran angin. Oleh karena itu, analisis aerodinamika diperlukan untuk memastikan bahwa jembatan memiliki stabilitas yang cukup terhadap berbagai fenomena angin yang dapat mempengaruhi keselamatan dan umur struktur.
Ketika angin mengalir melewati struktur jembatan, aliran udara akan berinteraksi dengan komponen seperti dek jembatan, kabel penyangga, serta menara jembatan. Interaksi ini dapat menghasilkan berbagai fenomena aerodinamis seperti vortex shedding, buffeting, dan flutter. Vortex shedding terjadi ketika aliran udara yang melewati struktur membentuk pusaran secara periodik di belakang struktur, yang dapat menghasilkan gaya osilasi pada jembatan. Jika frekuensi pusaran ini mendekati frekuensi alami struktur, getaran resonansi dapat terjadi dan berpotensi menyebabkan kerusakan struktural.
Selain itu, fenomena flutter juga menjadi salah satu perhatian utama dalam desain aerodinamika jembatan. Flutter merupakan fenomena ketidakstabilan dinamis yang terjadi akibat interaksi antara gaya aerodinamis dan gerakan struktur. Jika tidak dikendalikan dengan baik, flutter dapat menyebabkan getaran yang semakin besar hingga mencapai kondisi kegagalan struktural. Oleh karena itu, bentuk aerodinamis dari dek jembatan sering dirancang secara khusus untuk meminimalkan efek ini.
Desain geometri dek jembatan sangat mempengaruhi karakteristik aliran udara di sekitarnya. Bentuk dek yang lebih streamline dapat membantu mengurangi separasi aliran dan menurunkan gaya angin yang bekerja pada struktur. Selain itu, beberapa desain jembatan juga menggunakan elemen tambahan seperti fairing atau ventilasi pada dek untuk mengurangi tekanan angin dan meningkatkan stabilitas aerodinamis.

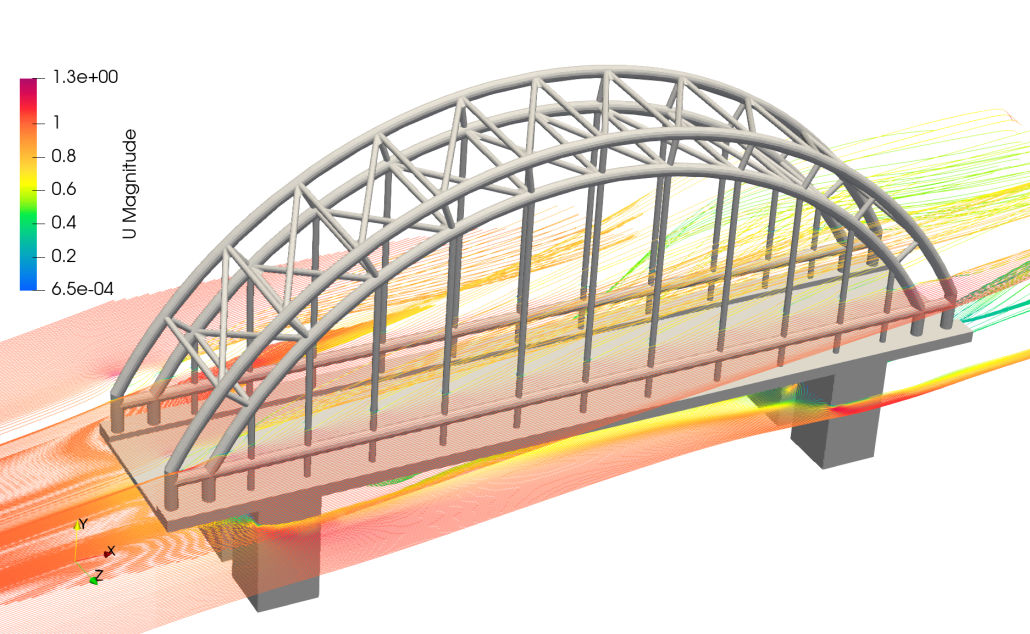

Simulasi Computational Fluid Dynamics (CFD) dapat digunakan untuk menganalisis interaksi antara aliran angin dan struktur jembatan secara lebih detail. Melalui simulasi CFD, engineer dapat mempelajari pola aliran udara di sekitar jembatan, distribusi tekanan pada dek dan menara, serta pembentukan vorteks di belakang struktur. Analisis ini membantu memahami bagaimana gaya angin bekerja pada jembatan dan bagaimana desain struktur mempengaruhi karakteristik aerodinamisnya.

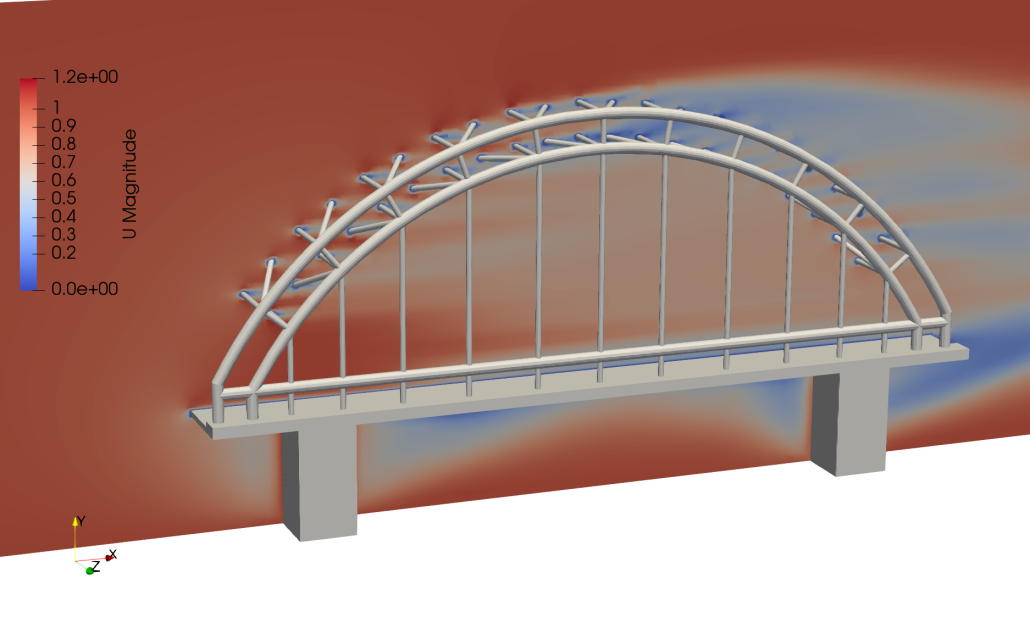

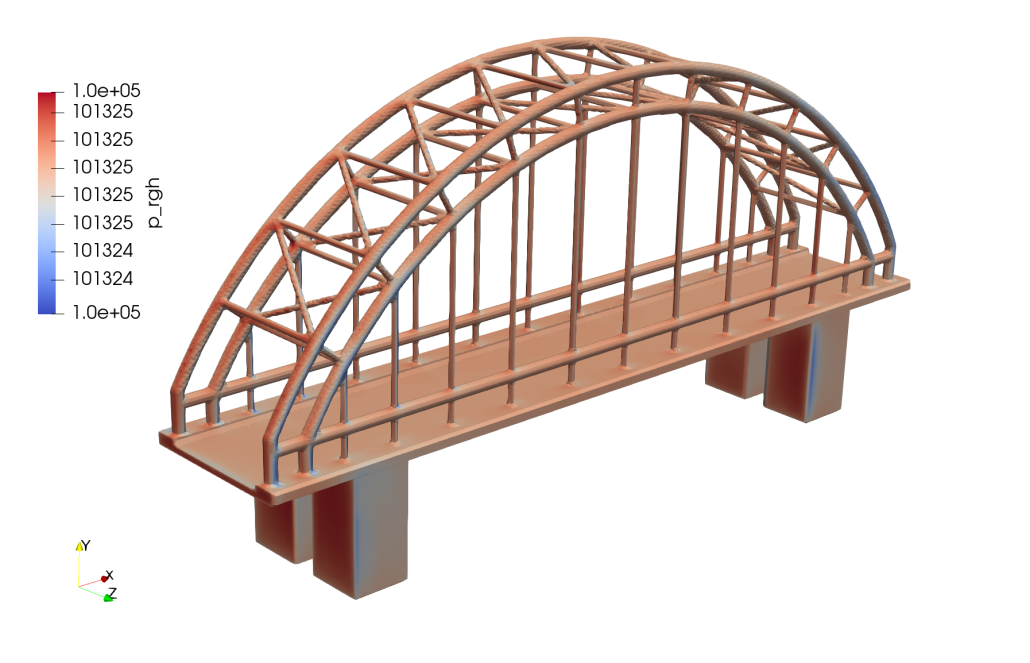

Dalam sebuah studi kasus simulasi CFD pada aerodinamika jembatan, model tiga dimensi dari jembatan dianalisis untuk mengevaluasi pengaruh angin terhadap struktur. Simulasi mempertimbangkan parameter seperti kecepatan angin, arah angin dominan, serta geometri dek jembatan. Hasil simulasi menunjukkan distribusi tekanan angin pada berbagai bagian jembatan serta pola aliran udara yang terbentuk di sekitar struktur.
Selain mengevaluasi kondisi desain eksisting, simulasi CFD juga dapat digunakan untuk mengoptimalkan desain aerodinamis jembatan. Misalnya dengan memodifikasi bentuk dek, menambahkan elemen fairing, atau menyesuaikan konfigurasi struktur untuk mengurangi efek vortex shedding dan meningkatkan stabilitas terhadap angin. Pendekatan ini membantu menghasilkan desain jembatan yang lebih aman dan tahan terhadap pengaruh angin ekstrem.
Studi kasus simulasi aerodinamika jembatan menunjukkan bagaimana pendekatan numerik dapat membantu memahami fenomena aerodinamis kompleks pada struktur bentang panjang. Dengan pengalaman dalam simulasi aliran angin dan aerodinamika struktur menggunakan platform CFD seperti OpenFOAM, PT Tensor menyediakan layanan simulasi yang dapat membantu analisis beban angin, evaluasi stabilitas aerodinamis, serta optimasi desain jembatan pada berbagai proyek infrastruktur transportasi.
