Meningkatkan Performa Aliran Sistem Duct Exhaust Pipe
Iterasi Puluhan Desain Hitungan Jam
Mengurangi 90% Biaya Trial-Error Fisik
Dalam sistem HVAC, performa aliran pada duct exhaust pipe memiliki dampak langsung terhadap efisiensi operasional, konsumsi energi, dan tingkat kebisingan sistem. Bagi manajer engineering, keputusan desain pada tahap awal akan sangat menentukan biaya investasi, biaya operasional, serta risiko rework di kemudian hari. Desain yang tidak optimal sering kali baru teridentifikasi setelah instalasi, yang berujung pada tambahan biaya dan keterlambatan proyek.
Pada project ini, pendekatan berbasis Computational Fluid Dynamics (CFD) digunakan untuk mengevaluasi dan mengoptimalkan desain exhaust pipe melalui lebih dari 10 iterasi. Yang menarik, setiap simulasi hanya membutuhkan waktu sekitar 2 menit untuk dijalankan, sehingga keseluruhan proses optimasi dapat diselesaikan dalam waktu kurang dari 1 jam. Dengan pendekatan ini, pengambilan keputusan tidak lagi bergantung pada trial-and-error di lapangan, melainkan berbasis data dan visualisasi yang akurat. Hasilnya, potensi penghematan biaya material dan manufaktur dapat mencapai hingga 90%.
Empat case utama berikut menggambarkan bagaimana keputusan desain yang terlihat sederhana dapat berdampak besar terhadap performa sistem:

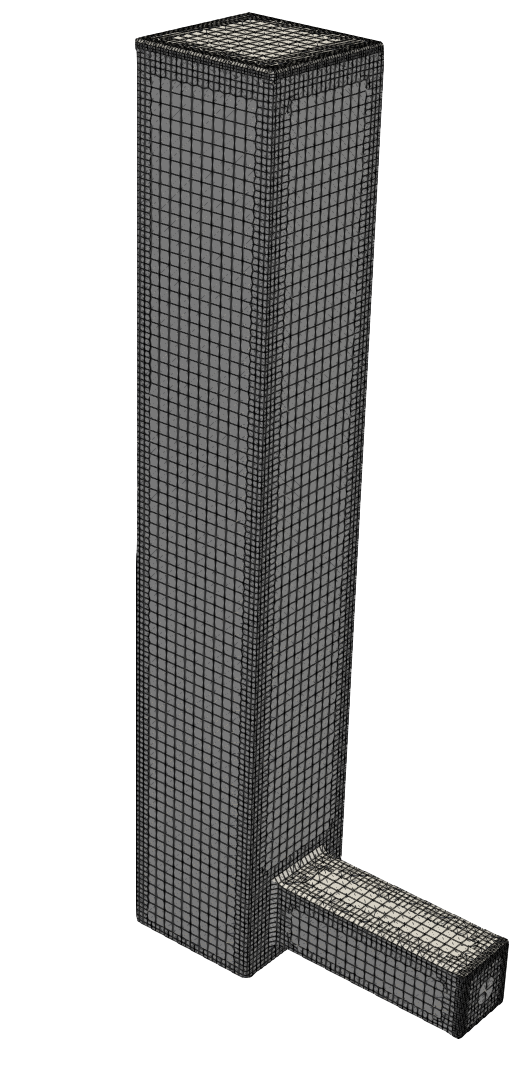

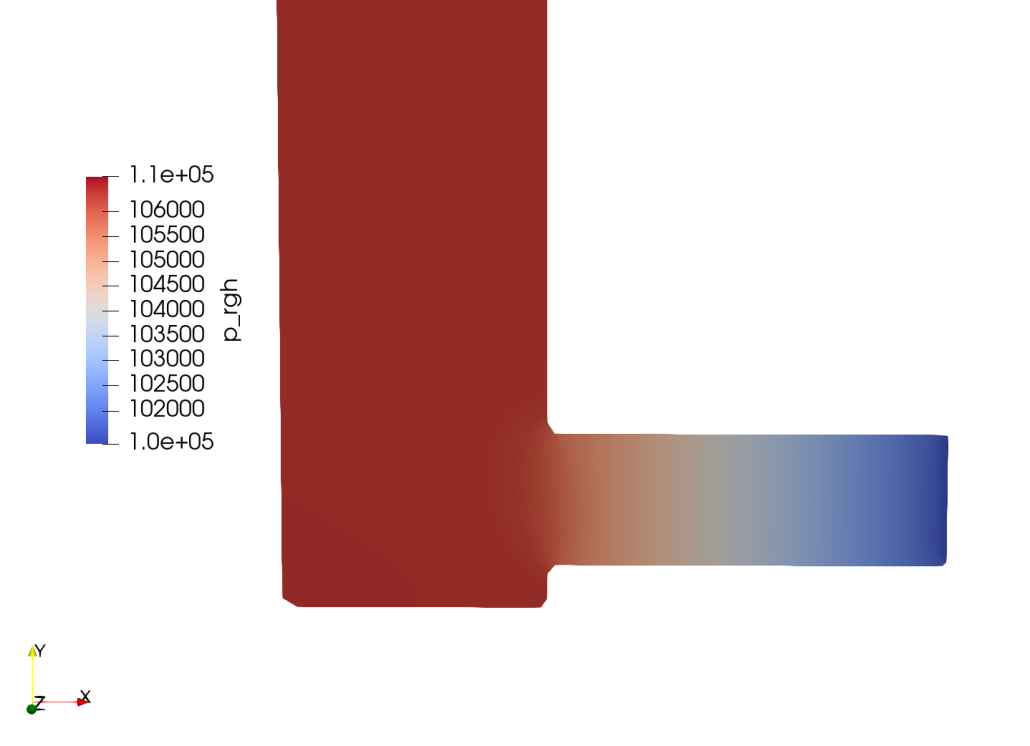

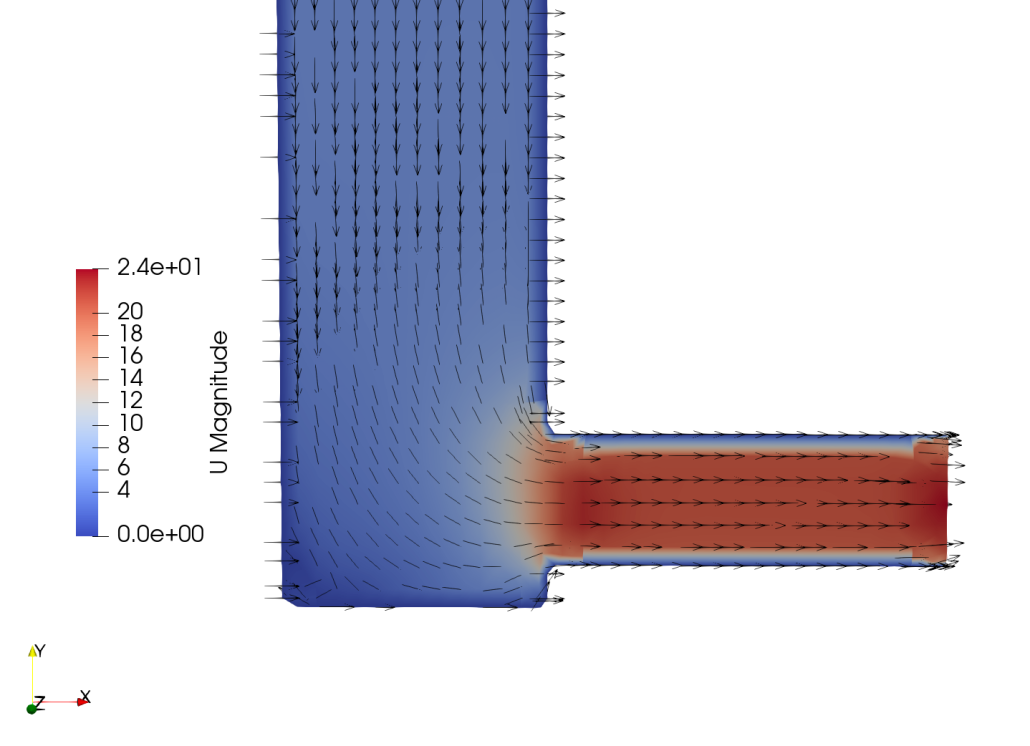

Case 1 (Base Case) merupakan desain awal yang umum digunakan dalam praktik. Secara visual terlihat memadai, namun hasil simulasi menunjukkan adanya pressure drop yang tinggi. Selain itu, terbentuk aliran turbulen dan pusaran lokal (recirculation zone) yang menjadi sumber utama noise. Dalam skala sistem, kondisi ini berpotensi meningkatkan konsumsi energi fan dan menurunkan performa keseluruhan.

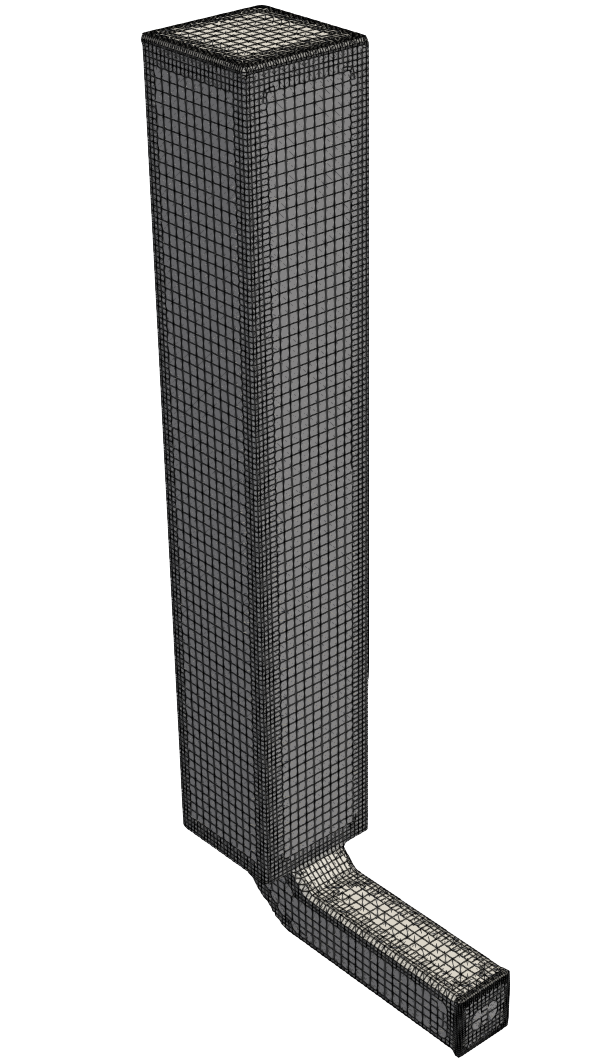

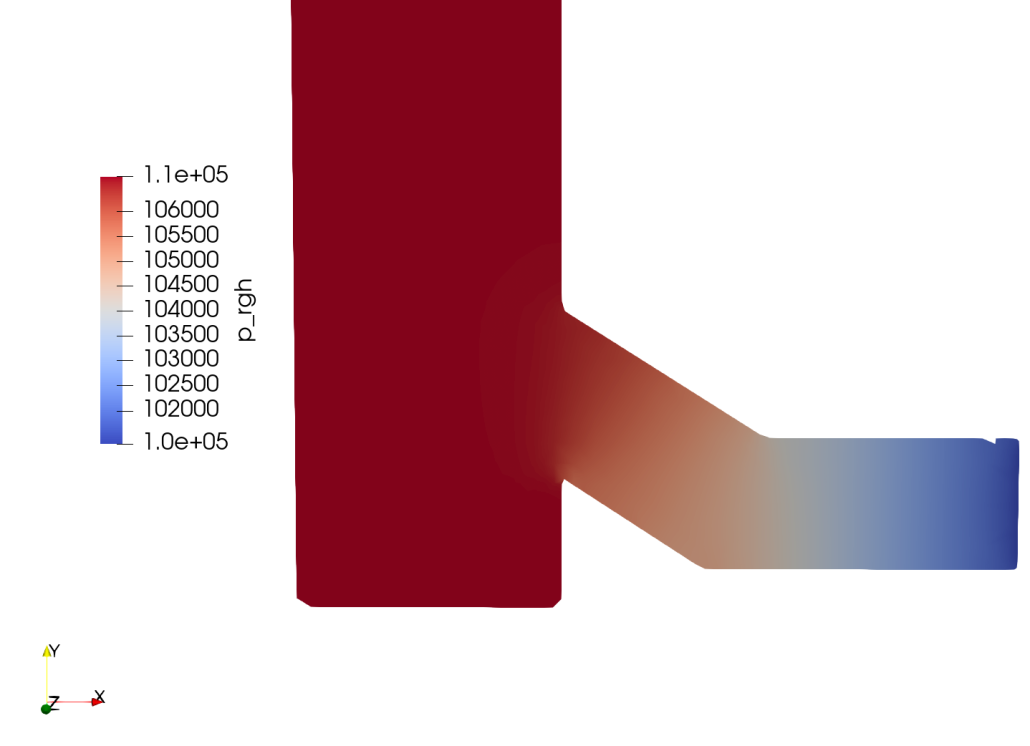

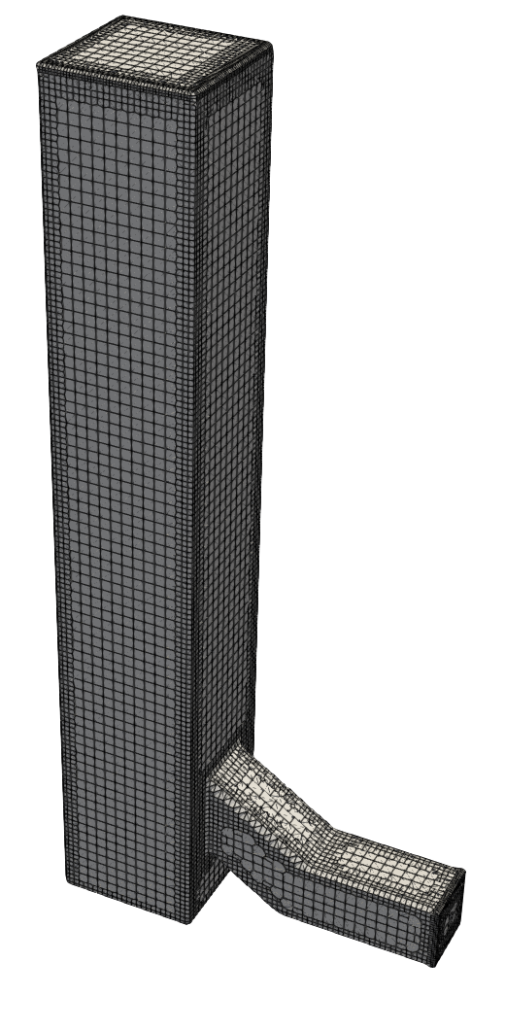

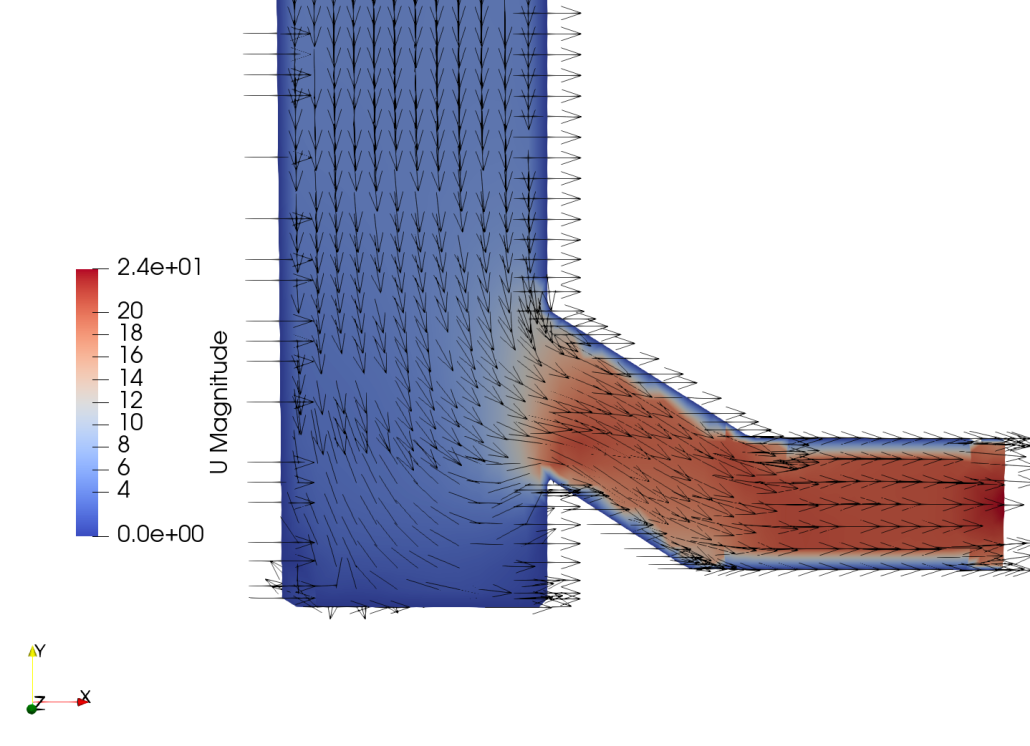

Case 2 merupakan iterasi perbaikan dari desain awal. Terjadi penurunan pressure drop yang cukup signifikan, menunjukkan adanya peningkatan efisiensi. Namun, aliran masih belum stabil sepenuhnya. Turbulensi dan fenomena swirling masih muncul di beberapa area, yang dalam jangka panjang tetap berkontribusi terhadap kerugian energi dan potensi kebisingan.

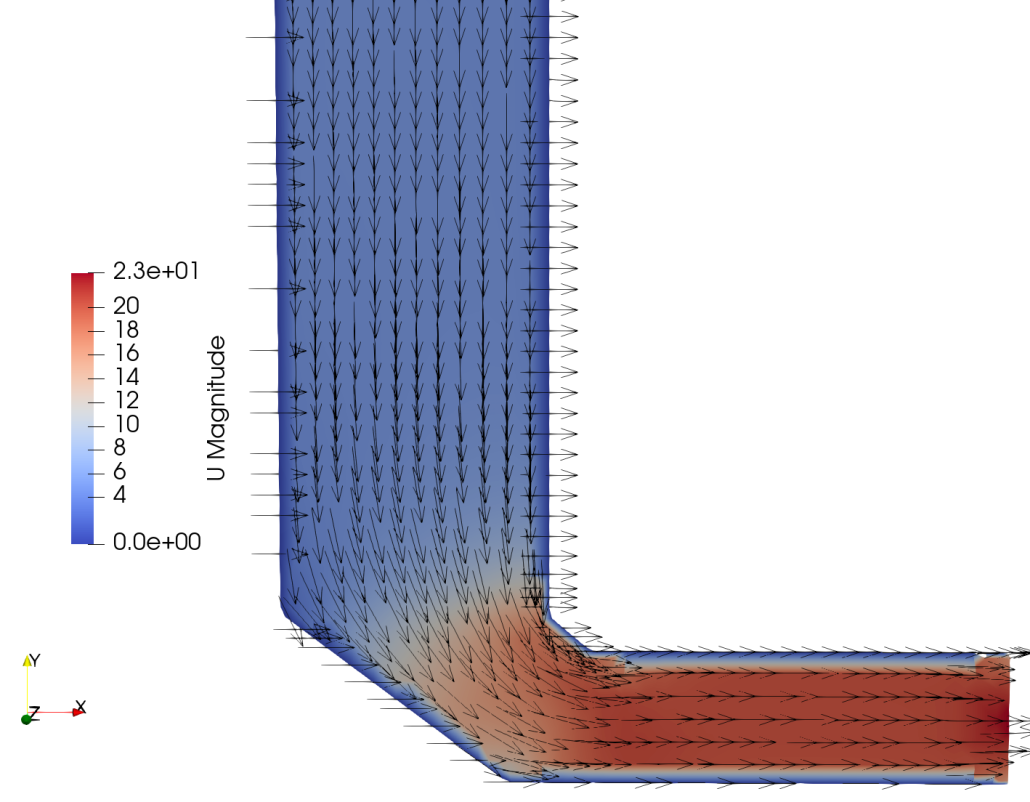

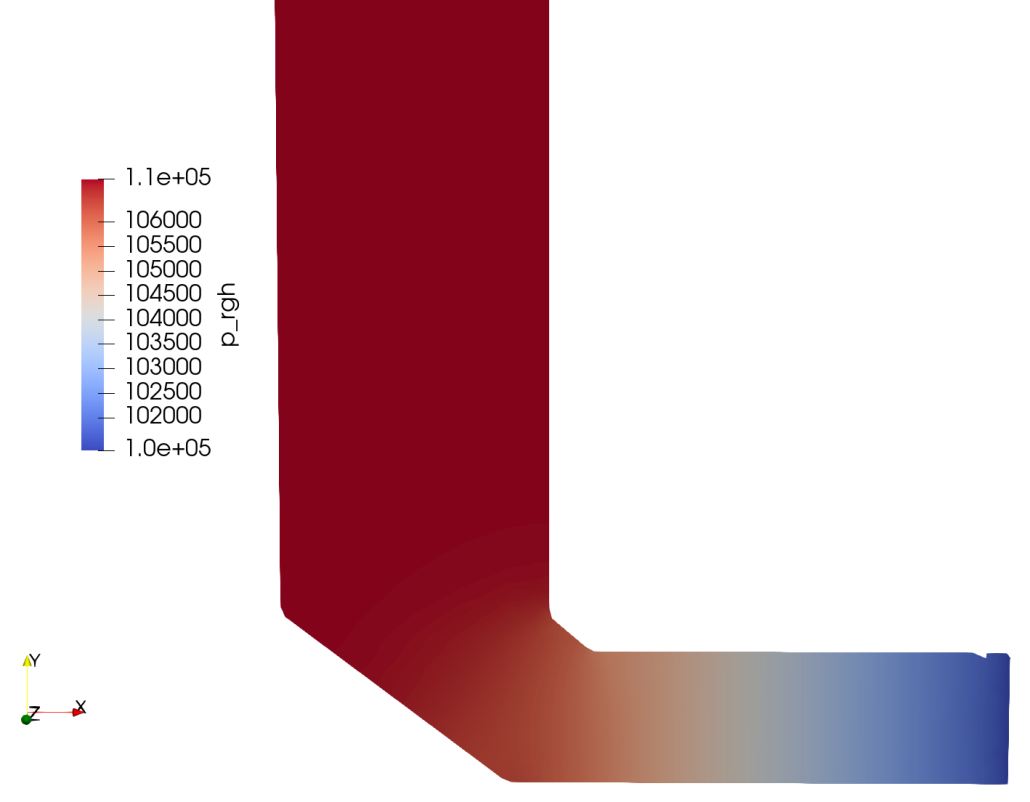

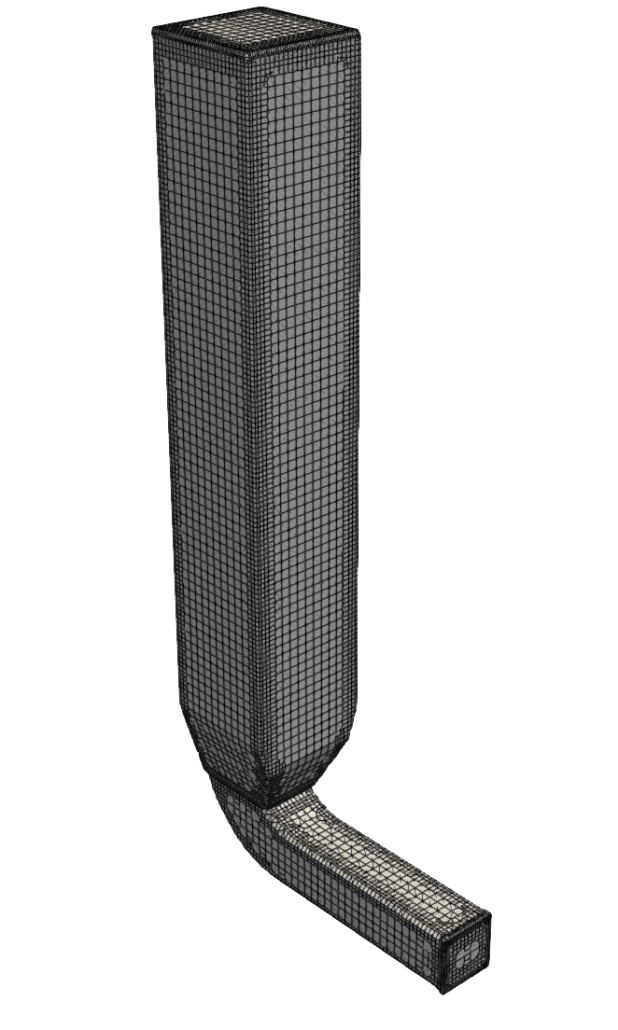

Case 3 merupakan desain paling optimal dari seluruh iterasi. Aliran menjadi lebih streamline, distribusi kecepatan lebih merata, dan flow separation berhasil diminimalkan. Dampaknya adalah penurunan pressure drop secara signifikan serta reduksi potensi noise. Dari sisi bisnis, desain ini memberikan keseimbangan terbaik antara performa teknis dan efisiensi biaya, tanpa menambah kompleksitas manufaktur.

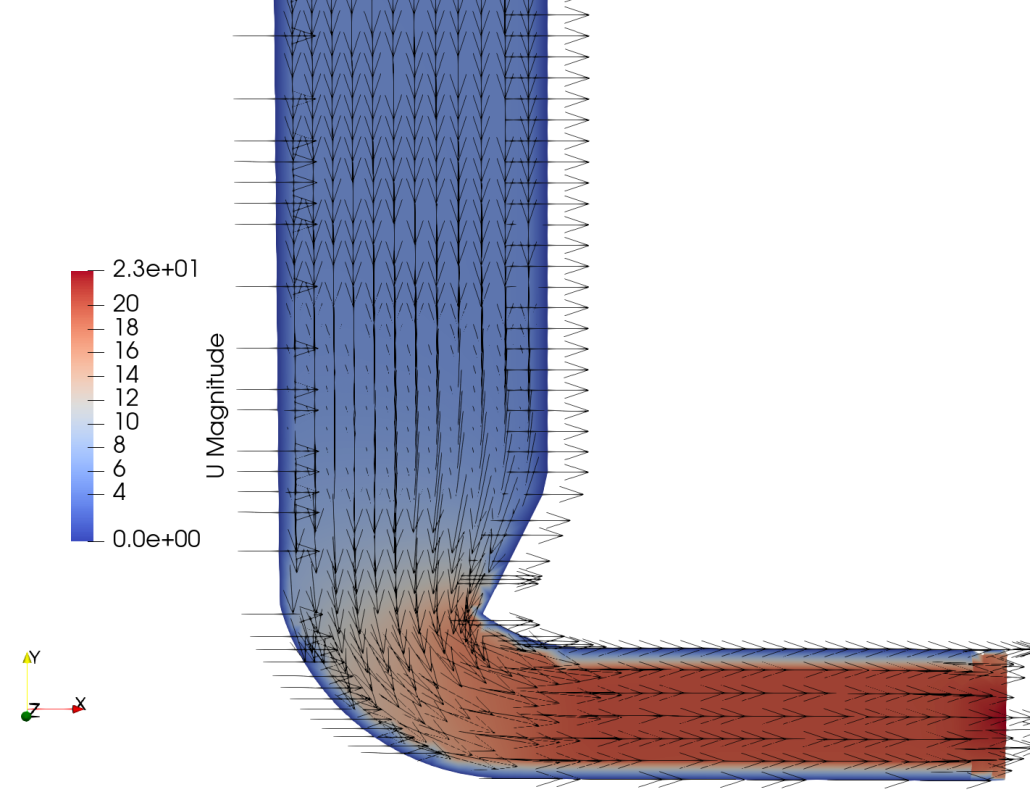

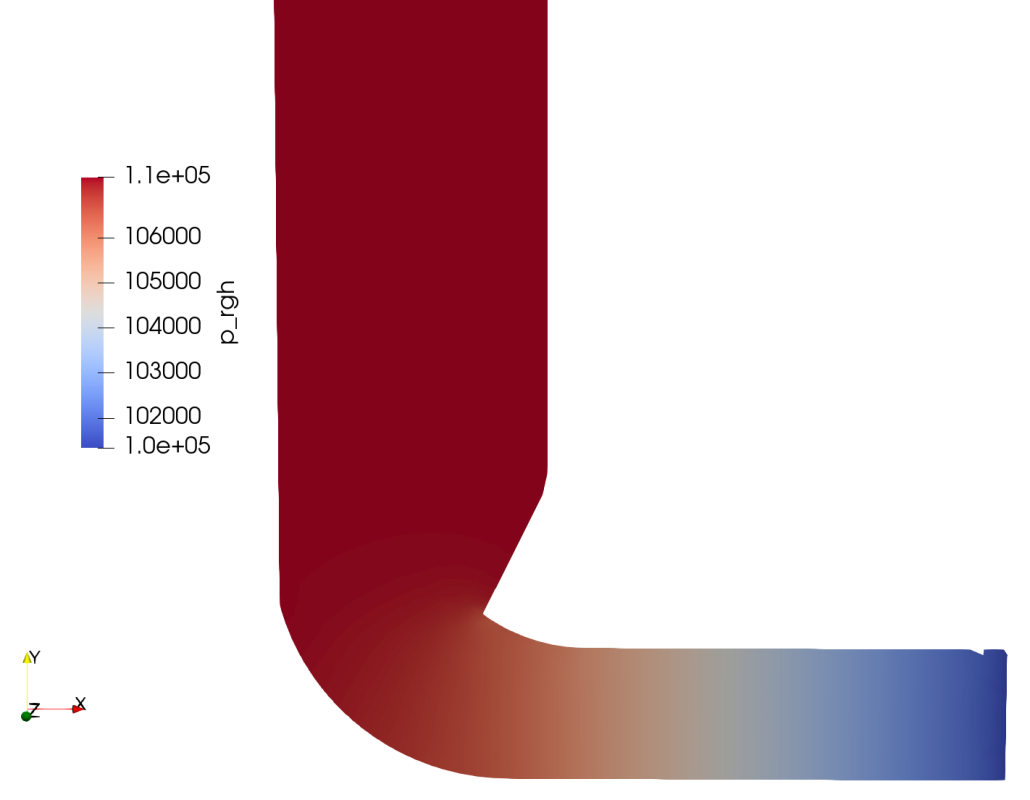

Case 4 merupakan upaya refinement lanjutan dari Case 3. Secara visual, desain ini tampak lebih “halus” dan intuitif dianggap lebih baik. Namun, hasil simulasi menunjukkan hal yang sebaliknya: pressure drop justru meningkat. Fenomena ini disebabkan oleh interaksi aliran yang tidak terlihat secara kasat mata, seperti percepatan lokal dan efek turbulensi tersembunyi. Case ini menegaskan bahwa keputusan berbasis intuisi visual saja memiliki risiko tinggi, terutama pada sistem dengan kompleksitas aliran seperti ducting.
Studi ini menunjukkan bahwa CFD bukan hanya alat analisis teknis, tetapi juga alat pengambilan keputusan strategis. Dengan waktu analisis yang sangat singkat dan insight yang mendalam, manajer engineering dapat mengurangi risiko desain, menghindari biaya rework, serta memastikan bahwa setiap keputusan desain memberikan nilai optimal bagi proyek.
