Simulasi CFD pada Perpipaan
Simulasi Aliran Fluida dalam Sistem Perpipaan Industri
Sistem perpipaan merupakan komponen penting dalam berbagai fasilitas industri yang digunakan untuk mengalirkan fluida seperti air, gas, minyak, maupun bahan kimia. Kinerja sistem perpipaan sangat dipengaruhi oleh karakteristik aliran fluida di dalam pipa serta interaksi aliran dengan berbagai komponen seperti valve, elbow, reducer, dan fitting lainnya.
Desain sistem perpipaan yang kurang optimal dapat menyebabkan kehilangan tekanan yang besar, distribusi aliran yang tidak merata, serta potensi terjadinya turbulensi berlebihan. Permasalahan ini dapat mempengaruhi efisiensi operasi sistem serta meningkatkan konsumsi energi pompa atau kompresor.
Simulasi Computational Fluid Dynamics (CFD) memungkinkan analisis detail terhadap pola aliran fluida dalam sistem perpipaan sehingga berbagai fenomena aliran dapat dipahami secara lebih mendalam.
Permasalahan Umum pada Sistem Perpipaan
Dalam operasi industri, berbagai fenomena aliran dapat mempengaruhi performa sistem perpipaan.
Beberapa permasalahan yang sering dianalisis melalui simulasi CFD antara lain:
-
kehilangan tekanan yang besar sepanjang pipa
-
distribusi aliran yang tidak merata pada percabangan pipa
-
turbulensi tinggi pada elbow atau fitting
-
pembentukan vortex dalam pipa
-
erosi pada dinding pipa akibat aliran berkecepatan tinggi
-
potensi terjadinya kavitasi pada sistem tertentu
Dengan analisis CFD, fenomena-fenomena tersebut dapat dipelajari secara visual dan kuantitatif.
Analisis Distribusi Kecepatan Aliran

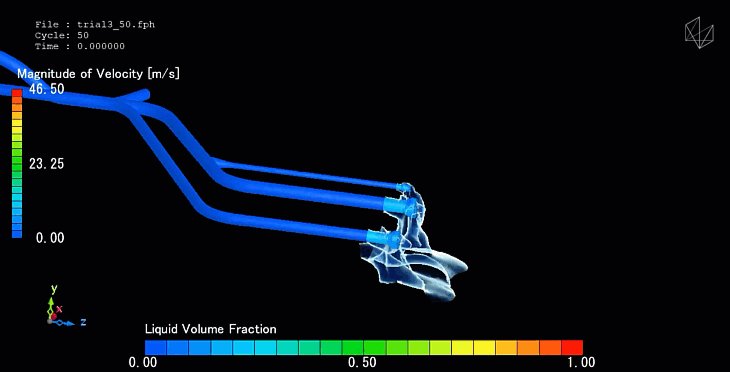

Simulasi CFD memungkinkan visualisasi distribusi kecepatan aliran di dalam sistem perpipaan.
Analisis ini dapat menunjukkan berbagai fenomena penting seperti:
-
perubahan kecepatan aliran sepanjang pipa
-
distribusi aliran pada percabangan pipa
-
pola aliran pada elbow dan tee junction
-
pembentukan zona turbulensi dalam sistem
Informasi ini membantu engineer memahami bagaimana geometri sistem perpipaan mempengaruhi karakteristik aliran fluida.
Analisis Pressure Drop dalam Sistem Pipa
Pressure drop merupakan parameter penting dalam evaluasi performa sistem perpipaan.
Simulasi CFD dapat memperlihatkan:
-
distribusi tekanan sepanjang pipa
-
kehilangan tekanan akibat fitting dan valve
-
pengaruh perubahan diameter pipa
-
potensi hambatan aliran dalam sistem
Analisis ini membantu engineer mengoptimalkan desain sistem perpipaan untuk mengurangi kehilangan energi.
Analisis Fitting dan Komponen Pipa
Berbagai komponen dalam sistem perpipaan dapat mempengaruhi karakteristik aliran fluida.
Simulasi CFD dapat digunakan untuk menganalisis:
-
aliran fluida pada elbow dan tee junction
-
distribusi aliran pada reducer atau expander
-
interaksi aliran dengan valve
-
pengaruh komponen internal terhadap pressure drop
Dengan analisis ini, konfigurasi sistem perpipaan dapat dioptimalkan untuk meningkatkan efisiensi aliran.
Aplikasi Analisis CFD pada Sistem Perpipaan
Simulasi CFD banyak digunakan dalam berbagai sistem industri yang melibatkan transportasi fluida melalui pipa.
Contoh aplikasi meliputi:
-
sistem perpipaan pada industri minyak dan gas
-
jaringan distribusi air industri
-
sistem pendingin pada pembangkit listrik
-
sistem perpipaan proses kimia
-
jaringan perpipaan pada fasilitas manufaktur
Pada sistem-sistem tersebut, desain perpipaan yang optimal sangat penting untuk menjaga efisiensi operasi.
Manfaat Simulasi CFD untuk Sistem Perpipaan
Penggunaan CFD dalam analisis sistem perpipaan memberikan berbagai keuntungan dalam proses desain dan optimasi sistem.
Beberapa manfaat utama antara lain:
-
memahami pola aliran fluida dalam sistem pipa
-
mengidentifikasi sumber kehilangan tekanan
-
mengoptimalkan desain percabangan pipa
-
mengurangi turbulensi berlebihan dalam sistem
-
meningkatkan efisiensi sistem pompa atau kompresor
-
mengurangi kebutuhan eksperimen fisik
Dengan simulasi CFD, berbagai konfigurasi desain sistem perpipaan dapat diuji secara virtual sebelum diterapkan pada sistem nyata.
Tahapan Analisis CFD Sistem Perpipaan
Simulasi CFD pada sistem perpipaan umumnya melibatkan beberapa tahapan analisis.
Tahapan tersebut meliputi:
-
Pembuatan model geometri sistem perpipaan
-
Pembuatan mesh komputasi pada domain aliran
-
Penentuan kondisi aliran fluida
-
Pemilihan model turbulensi yang sesuai
-
Simulasi aliran fluida dalam sistem pipa
-
Analisis distribusi tekanan dan kecepatan aliran
Hasil simulasi biasanya disajikan dalam bentuk kontur tekanan, distribusi kecepatan aliran, serta visualisasi pola aliran dalam sistem perpipaan.
Konsultasi Analisis Sistem Perpipaan
Simulasi CFD memberikan pemahaman yang lebih mendalam mengenai perilaku aliran fluida dalam sistem perpipaan industri. Dengan pendekatan ini, desain sistem perpipaan dapat dioptimalkan untuk meningkatkan efisiensi aliran dan mengurangi kehilangan energi dalam sistem.
