Simulasi Plate Heat Exchanger dengan CFD
Plate heat exchanger merupakan salah satu jenis penukar panas yang menggunakan serangkaian pelat tipis untuk mentransfer panas antara dua fluida yang memiliki temperatur berbeda. Berbeda dengan heat exchanger berbasis pipa, pada plate heat exchanger perpindahan panas terjadi melalui pelat logam yang disusun secara berlapis sehingga membentuk saluran sempit untuk aliran fluida panas dan fluida dingin. Desain ini memberikan luas permukaan perpindahan panas yang besar dalam volume peralatan yang relatif kompak.
Prinsip kerja plate heat exchanger didasarkan pada aliran fluida panas dan fluida dingin yang mengalir secara bergantian di antara pelat-pelat yang tersusun. Fluida panas akan mentransfer energinya melalui pelat logam ke fluida dingin yang mengalir di sisi lain pelat tersebut. Karena pelat memiliki ketebalan yang tipis dan konduktivitas termal yang baik, proses perpindahan panas dapat berlangsung dengan sangat efisien. Selain itu, desain pelat biasanya dilengkapi dengan pola corrugation atau gelombang yang bertujuan untuk meningkatkan turbulensi aliran sehingga koefisien perpindahan panas menjadi lebih tinggi.
Plate heat exchanger banyak digunakan dalam berbagai aplikasi industri seperti sistem HVAC, industri makanan dan minuman, pengolahan kimia, pembangkit listrik, serta berbagai sistem pendinginan dan pemanasan proses. Keunggulan utama dari plate heat exchanger adalah efisiensi perpindahan panas yang tinggi, ukuran peralatan yang relatif kecil, serta fleksibilitas dalam penambahan jumlah pelat untuk menyesuaikan kapasitas perpindahan panas yang dibutuhkan.
Meskipun memiliki banyak keunggulan, desain plate heat exchanger juga menghadapi beberapa tantangan teknis. Saluran aliran yang relatif sempit dapat menyebabkan pressure drop yang cukup tinggi jika laju aliran fluida terlalu besar. Selain itu, potensi fouling atau penumpukan deposit pada permukaan pelat juga dapat mengurangi efektivitas perpindahan panas dalam jangka panjang. Oleh karena itu, desain distribusi aliran dan konfigurasi pelat harus dirancang dengan baik agar performa sistem tetap optimal.
Simulasi Computational Fluid Dynamics (CFD) dapat digunakan untuk menganalisis performa plate heat exchanger secara lebih detail. Melalui simulasi CFD, engineer dapat mempelajari distribusi kecepatan aliran di dalam saluran pelat, pola turbulensi yang terbentuk akibat struktur corrugation, serta distribusi temperatur pada permukaan pelat. Analisis ini membantu memahami mekanisme perpindahan panas di dalam sistem serta mengidentifikasi area dengan potensi performa yang kurang optimal.

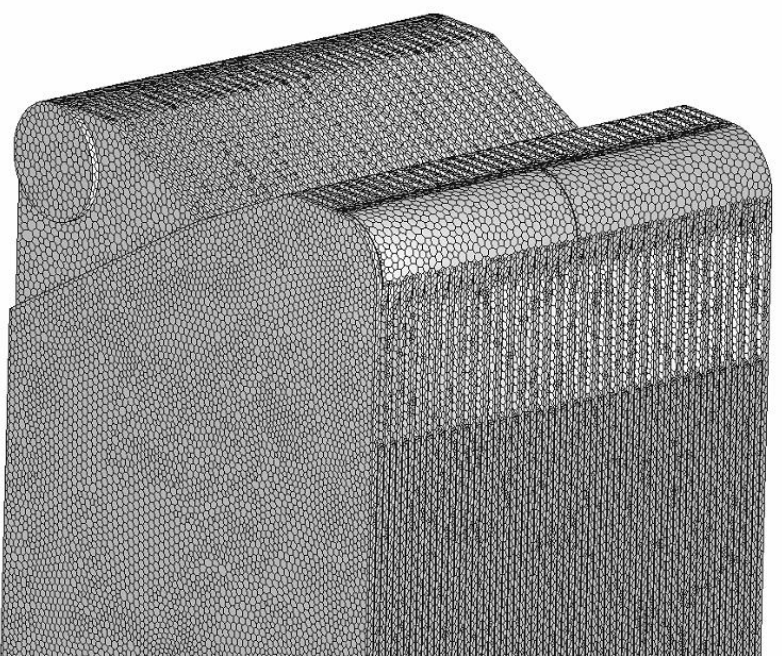

Dalam sebuah studi kasus simulasi CFD pada plate heat exchanger, model tiga dimensi dari beberapa pelat dianalisis untuk mengevaluasi karakteristik aliran fluida dan perpindahan panas di dalam saluran sempit antar pelat. Simulasi dilakukan dengan mempertimbangkan parameter seperti laju aliran fluida, temperatur inlet, serta geometri pelat. Hasil simulasi menunjukkan distribusi temperatur pada pelat serta pola aliran fluida yang mempengaruhi efisiensi perpindahan panas.
Selain mengevaluasi kondisi desain eksisting, simulasi CFD juga dapat digunakan untuk melakukan optimasi desain plate heat exchanger. Misalnya dengan mengevaluasi variasi pola corrugation pelat, jarak antar pelat, maupun distribusi inlet dan outlet fluida untuk meningkatkan efektivitas perpindahan panas sekaligus mengontrol pressure drop. Pendekatan ini membantu menghasilkan desain heat exchanger yang lebih efisien dan sesuai dengan kebutuhan proses industri.
Studi kasus simulasi plate heat exchanger menunjukkan bagaimana pendekatan numerik dapat membantu memahami fenomena aliran fluida dan perpindahan panas dalam sistem penukar panas yang kompleks. Dengan pengalaman dalam simulasi aliran fluida dan perpindahan panas menggunakan platform CFD seperti OpenFOAM, PT Tensor menyediakan layanan simulasi yang dapat membantu proses evaluasi desain, optimasi performa heat exchanger, serta pengembangan sistem perpindahan panas untuk berbagai aplikasi industri.
