Analisis Aliran Supersonic pada Sayap Diamond dengan CFD
Aerodinamika supersonik merupakan cabang analisis aliran fluida yang mempelajari perilaku udara ketika suatu benda bergerak lebih cepat daripada kecepatan suara, yaitu pada bilangan Mach lebih besar dari 1. Pada kondisi ini, karakteristik aliran udara berbeda secara signifikan dibandingkan aliran subsonik karena gangguan tekanan tidak lagi dapat merambat ke depan benda. Akibatnya, terbentuk gelombang kejut atau shock wave yang menjadi ciri utama aliran supersonik. Fenomena ini sangat penting dalam desain pesawat tempur, rudal, roket, nozzle, serta berbagai kendaraan udara berkecepatan tinggi.
Pada aliran supersonik, distribusi tekanan, temperatur, dan densitas udara dapat berubah secara sangat tajam dalam jarak yang sangat pendek akibat keberadaan shock wave. Ketika aliran udara melewati bagian depan atau sudut tajam suatu benda, dapat terbentuk oblique shock atau bahkan normal shock tergantung pada bentuk geometri dan kondisi alirannya. Shock wave ini menyebabkan kenaikan tekanan dan temperatur, tetapi juga menimbulkan kerugian energi yang dapat meningkatkan drag gelombang atau wave drag. Karena itu, desain aerodinamika untuk kecepatan supersonik sangat menekankan bentuk geometri yang ramping dan sudut-sudut tertentu untuk mengendalikan pembentukan shock.
Selain shock wave, fenomena ekspansi juga merupakan bagian penting dalam aerodinamika supersonik. Ketika aliran melewati sudut yang membuka ke luar, dapat terbentuk expansion fan yang menyebabkan tekanan dan temperatur menurun sementara kecepatan aliran meningkat. Interaksi antara shock wave dan expansion wave sangat menentukan distribusi gaya aerodinamis pada permukaan benda. Oleh sebab itu, bentuk airfoil, nose cone, inlet, dan control surface pada kendaraan supersonik harus dirancang secara hati-hati agar menghasilkan lift yang cukup dengan drag yang tetap terkendali.
Salah satu tantangan utama dalam aerodinamika supersonik adalah tingginya drag gelombang dan beban termal pada permukaan struktur. Pada kecepatan tinggi, pemampatan udara di depan benda dapat meningkatkan temperatur lokal secara signifikan. Hal ini membuat analisis aerodinamika supersonik tidak hanya berkaitan dengan gaya angkat dan gaya hambat, tetapi juga dengan manajemen panas, material, dan integritas struktur. Dalam beberapa aplikasi, interaksi antara shock wave dengan boundary layer juga dapat memicu separasi aliran yang mempengaruhi stabilitas dan performa kendaraan.
Simulasi Computational Fluid Dynamics (CFD) sangat banyak digunakan untuk menganalisis aerodinamika supersonik secara detail. Melalui simulasi CFD, engineer dapat memvisualisasikan posisi shock wave, distribusi tekanan di permukaan, pola ekspansi, serta interaksi antara aliran kompresibel dan geometri benda. Analisis ini sangat membantu untuk memahami bagaimana perubahan bentuk desain mempengaruhi performa aerodinamis pada berbagai bilangan Mach.

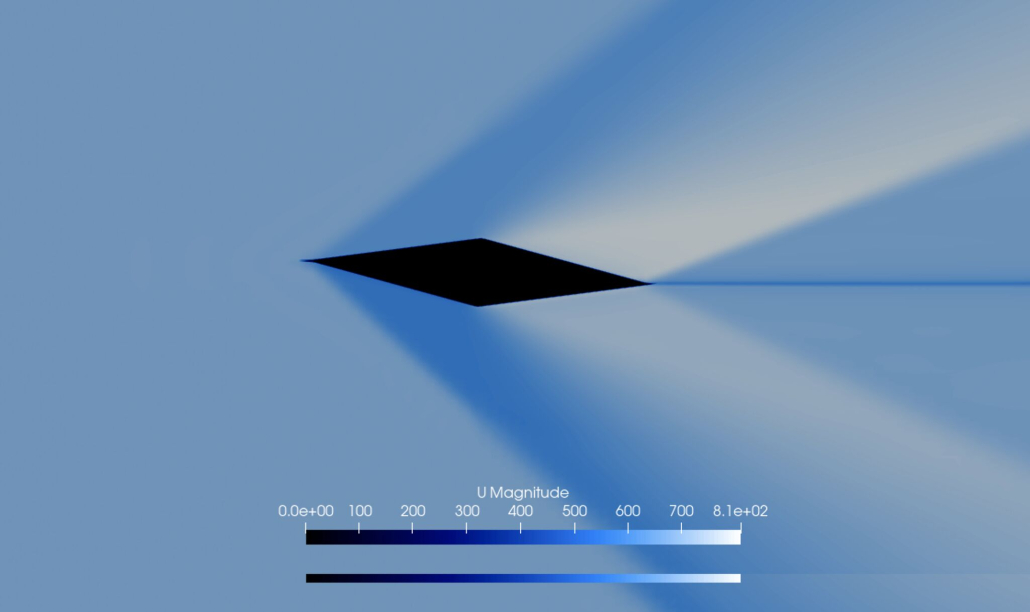

Dalam sebuah studi kasus simulasi CFD pada aerodinamika supersonik, model tiga dimensi dari komponen seperti airfoil, missile body, atau konfigurasi sayap dapat dianalisis pada kondisi Mach tertentu untuk mengevaluasi distribusi tekanan, wave drag, serta struktur shock yang terbentuk. Hasil simulasi biasanya menunjukkan area dengan gradien tekanan tinggi, posisi shock utama, serta pengaruh sudut serang terhadap karakteristik aliran. Informasi ini sangat penting untuk proses desain dan optimasi kendaraan berkecepatan tinggi.
Studi kasus simulasi aerodinamika supersonik menunjukkan bagaimana pendekatan numerik dapat membantu memahami fenomena aliran kompresibel yang kompleks. Dengan pengalaman dalam simulasi CFD untuk aliran kecepatan tinggi menggunakan platform seperti OpenFOAM, PT Tensor dapat membantu analisis distribusi shock wave, evaluasi performa aerodinamis, serta optimasi desain untuk berbagai aplikasi pesawat, rudal, nozzle, dan kendaraan udara supersonik.
