Simulasi CFD Zona Konveksi Coal Fired Boiler
Pada sistem coal fired boiler, zona konveksi merupakan area di mana sisa panas dari flue gas dimanfaatkan untuk meningkatkan efisiensi sistem melalui perpindahan kalor ke fluida kerja. Namun, interaksi antara aliran gas panas dan tube bank di zona ini sangat kompleks, sehingga sulit dianalisis hanya dengan pendekatan konvensional. Untuk itu, digunakan Computational Fluid Dynamics (CFD) sebagai metode analisis yang lebih akurat dan komprehensif.

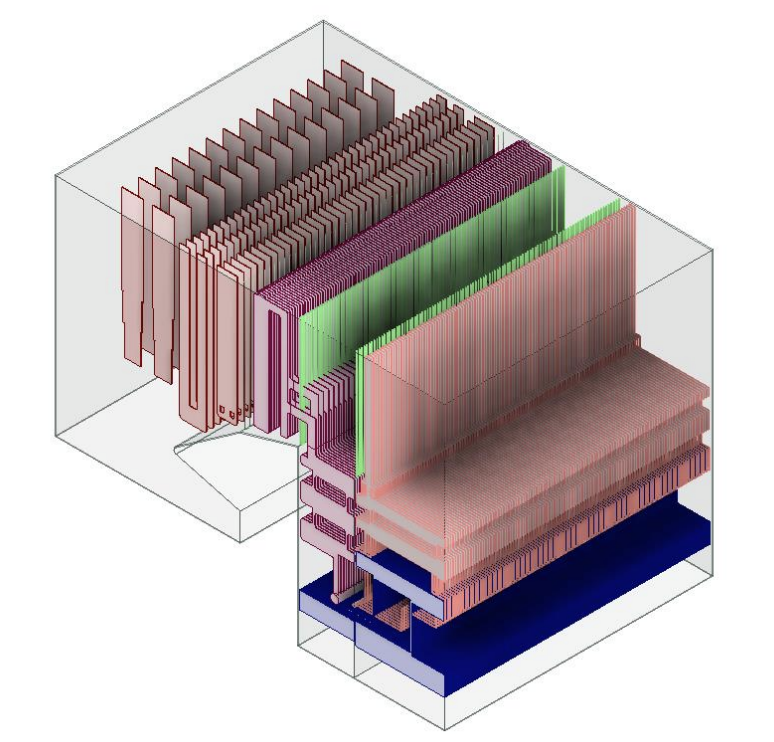

Simulasi CFD memungkinkan engineer untuk memodelkan aliran flue gas secara tiga dimensi di dalam zona konveksi. Dengan memasukkan geometri tube bank yang detail, CFD dapat menunjukkan bagaimana gas mengalir di antara tube, termasuk pembentukan turbulensi, recirculation, dan flow separation. Visualisasi ini sangat penting untuk memahami apakah aliran sudah terdistribusi secara merata atau masih terdapat area stagnan.

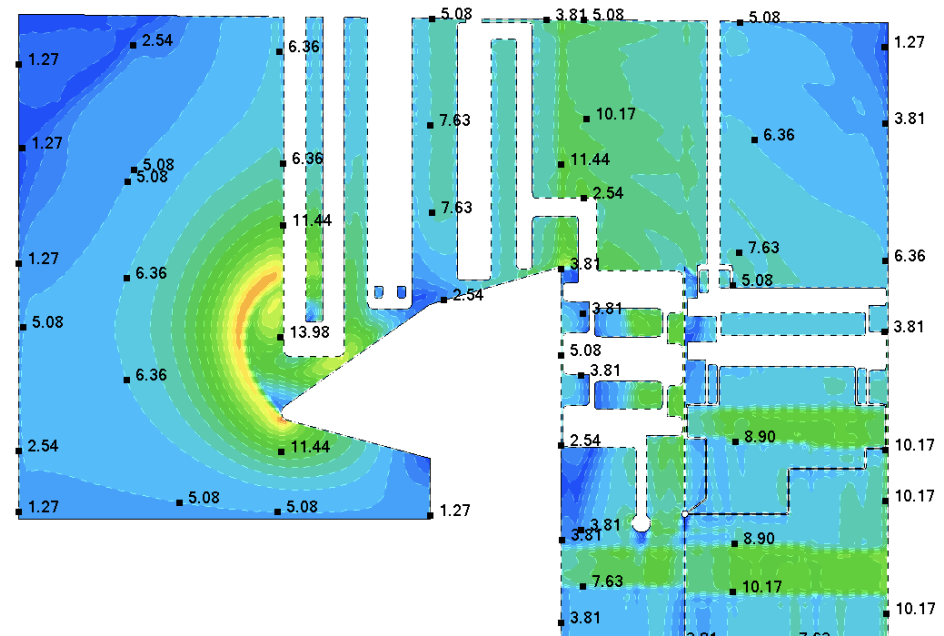

Salah satu fokus utama dalam simulasi adalah distribusi kecepatan aliran. Kecepatan flue gas yang terlalu tinggi dapat meningkatkan erosi pada tubing, terutama jika gas mengandung partikel abu. Sebaliknya, kecepatan yang terlalu rendah dapat menyebabkan penurunan efisiensi perpindahan panas. Dengan CFD, distribusi ini dapat dianalisis secara detail sehingga desain dapat dioptimalkan untuk mencapai keseimbangan yang tepat.
Selain itu, CFD juga digunakan untuk menganalisis perpindahan panas antara flue gas dan tube. Distribusi temperatur dalam zona konveksi dapat divisualisasikan dalam bentuk kontur, sehingga area dengan potensi hotspot dapat diidentifikasi. Hotspot ini sangat penting untuk diperhatikan karena dapat menyebabkan degradasi material, creep, atau bahkan kegagalan struktur dalam jangka panjang.
Simulasi juga membantu dalam memahami fenomena turbulensi yang terjadi di sekitar tube bank. Turbulensi yang terkontrol dapat meningkatkan koefisien perpindahan panas, tetapi turbulensi berlebih dapat meningkatkan pressure drop dan konsumsi energi. Dengan CFD, engineer dapat mengevaluasi pengaruh konfigurasi tube bank, seperti susunan inline atau staggered, terhadap performa sistem.
Aspek lain yang dapat dianalisis adalah distribusi partikel abu (particle tracking) dalam aliran flue gas. CFD memungkinkan simulasi pergerakan partikel untuk melihat potensi terjadinya fouling atau slagging pada permukaan tubing. Dengan informasi ini, desain dapat dioptimalkan untuk mengurangi akumulasi partikel dan meningkatkan efisiensi operasi.
Keunggulan utama dari simulasi CFD adalah kemampuannya untuk menguji berbagai skenario desain tanpa perlu melakukan perubahan fisik pada sistem. Engineer dapat mengevaluasi berbagai konfigurasi, seperti perubahan jarak antar tube, modifikasi geometri duct, atau variasi kondisi operasi, untuk mendapatkan performa terbaik.
Dengan pendekatan ini, zona konveksi dapat dirancang untuk menghasilkan perpindahan panas yang lebih efektif, distribusi aliran yang lebih merata, serta risiko kerusakan yang lebih rendah. CFD memberikan insight yang sangat berharga dalam meningkatkan efisiensi dan keandalan sistem boiler secara keseluruhan.
Jika Anda ingin mengoptimalkan desain zona konveksi atau menganalisis performa boiler secara lebih mendalam, penggunaan Jasa Simulasi CFD dapat membantu Anda mendapatkan solusi yang lebih akurat dan berbasis data. Dengan pengalaman engineering dan tools simulasi advanced, CFD dapat digunakan untuk mengidentifikasi potensi masalah sejak tahap desain, meningkatkan efisiensi perpindahan panas, serta memastikan sistem bekerja secara optimal dalam kondisi nyata.
