Simulasi FEA pada Superheater Tubes
Pada sistem coal fired boiler, superheater tubes merupakan komponen yang bekerja dalam kondisi paling ekstrem. Tubing ini harus menahan kombinasi beban berupa temperatur tinggi dari flue gas, tekanan internal uap, serta efek jangka panjang seperti creep dan fatigue. Oleh karena itu, pendekatan analisis berbasis Finite Element Analysis (FEA) menjadi sangat penting untuk memastikan integritas struktur selama masa operasi.

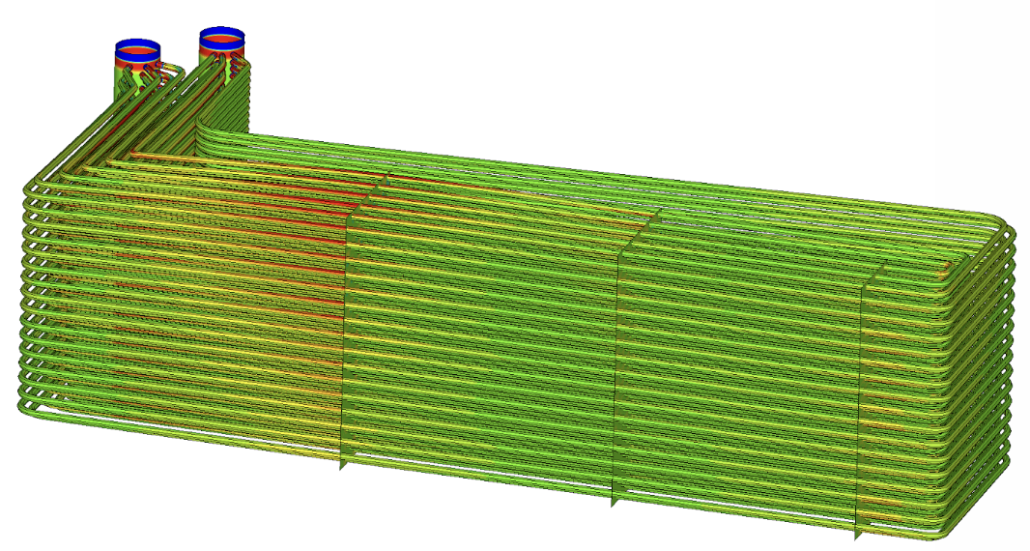

Simulasi FEA memungkinkan engineer untuk menganalisis perilaku material secara detail di bawah kondisi nyata. Salah satu fokus utama adalah analisis thermal stress, di mana distribusi temperatur yang tidak merata menyebabkan perbedaan ekspansi pada material. Ketika ekspansi ini terhambat oleh constraint seperti support atau koneksi antar tube, tegangan internal akan terbentuk. Dengan FEA, distribusi tegangan ini dapat divisualisasikan dalam bentuk kontur, sehingga area dengan risiko tinggi dapat diidentifikasi sejak awal.
Selain itu, FEA juga digunakan untuk menganalisis deformasi akibat thermal expansion. Pada temperatur tinggi, perubahan bentuk struktur tidak dapat dihindari. Jika deformasi ini tidak diperhitungkan dengan baik, dapat terjadi misalignment, kontak antar komponen, atau bahkan kegagalan struktural. Melalui simulasi, engineer dapat memahami bagaimana tubing akan berubah bentuk selama operasi dan melakukan penyesuaian desain yang diperlukan.
Fenomena creep menjadi salah satu perhatian utama dalam analisis superheater tubes. Pada temperatur tinggi dan beban konstan, material akan mengalami deformasi plastis secara perlahan dalam jangka waktu lama. FEA memungkinkan prediksi creep life berdasarkan distribusi tegangan dan temperatur, sehingga umur pakai tubing dapat diestimasi dengan lebih akurat. Hal ini sangat penting untuk perencanaan maintenance dan mencegah kegagalan mendadak.
Selain creep, analisis fatigue thermal juga sering dilakukan, terutama pada sistem yang mengalami siklus start-up dan shut-down. Perubahan temperatur yang berulang dapat menyebabkan tegangan siklik yang berpotensi memicu retak mikro. Dengan FEA, distribusi siklus tegangan dapat dianalisis untuk memperkirakan umur fatigue dan menentukan area yang memerlukan perhatian khusus.
Keunggulan lain dari FEA adalah kemampuannya untuk menggabungkan berbagai jenis beban dalam satu model analisis. Kombinasi antara beban termal, tekanan internal, dan constraint struktural dapat disimulasikan secara simultan, sehingga memberikan gambaran yang lebih realistis dibandingkan pendekatan sederhana. Selain itu, input temperatur dari hasil simulasi CFD dapat digunakan untuk meningkatkan akurasi analisis, sehingga integrasi CFD dan FEA menjadi pendekatan yang sangat powerful.
Dalam praktiknya, simulasi FEA membantu engineer dalam mengevaluasi berbagai skenario desain, seperti perubahan material, ketebalan tubing, atau konfigurasi support. Dengan pendekatan ini, desain dapat dioptimalkan untuk meningkatkan keandalan, mengurangi risiko kegagalan, dan memperpanjang umur operasi.
Jika Anda membutuhkan analisis yang lebih mendalam untuk memastikan desain superheater tubes aman dan optimal, penggunaan Jasa Simulasi FEA dapat menjadi solusi yang tepat. Dengan dukungan software advanced dan pengalaman engineering, simulasi dapat membantu mengidentifikasi potensi masalah sejak tahap desain, sehingga risiko kegagalan dapat diminimalkan dan performa sistem dapat ditingkatkan secara signifikan.
