Permodelan 2D Shell Elements pada FEA
Shell element merupakan salah satu tipe elemen dalam Finite Element Analysis (FEA) yang digunakan untuk memodelkan struktur berdimensi tipis, di mana ketebalan jauh lebih kecil dibandingkan panjang dan lebarnya. Elemen ini sangat umum digunakan dalam berbagai aplikasi teknik seperti pelat (plate), dinding tipis, tangki, pressure vessel, bodi kendaraan, serta struktur kapal. Dengan menggunakan shell element, analisis dapat dilakukan secara efisien tanpa perlu memodelkan volume tiga dimensi secara penuh.

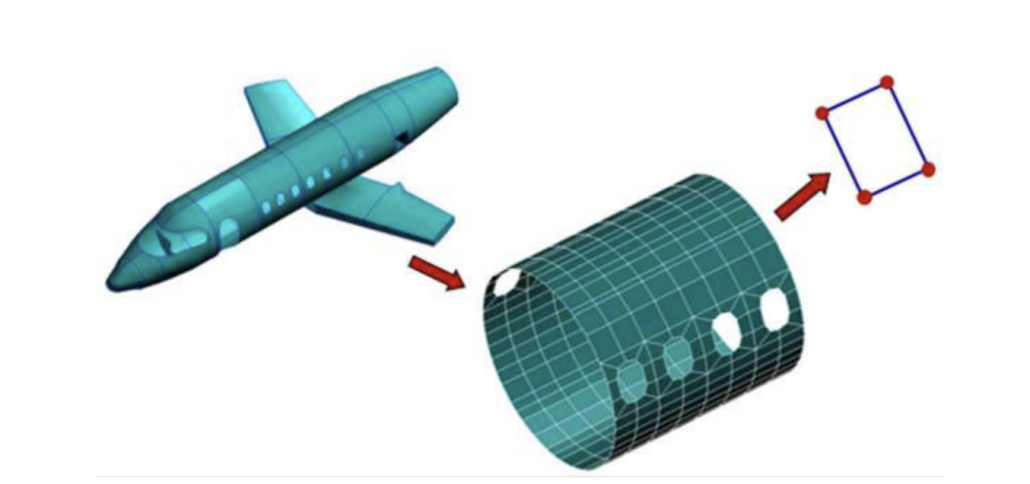

Dalam pemodelan shell element, geometri struktur direpresentasikan sebagai permukaan dua dimensi (2D), sementara efek ketebalan dimasukkan sebagai parameter tambahan. Meskipun hanya dimodelkan sebagai permukaan, shell element mampu menangkap perilaku mekanis yang kompleks seperti bending, membrane (tarik/tekan dalam bidang), serta shear. Hal ini menjadikan shell element sebagai pilihan yang sangat efektif untuk analisis struktur tipis.
Salah satu konsep penting dalam shell element adalah kombinasi antara membrane behavior dan bending behavior. Membrane behavior berkaitan dengan gaya yang bekerja dalam bidang permukaan (in-plane), seperti tarik dan tekan. Sementara itu, bending behavior berkaitan dengan deformasi akibat momen yang menyebabkan struktur melengkung. Shell element menggabungkan kedua efek ini dalam satu formulasi, sehingga mampu merepresentasikan kondisi nyata secara lebih lengkap dibandingkan elemen 1D seperti truss atau beam.
Shell element biasanya memiliki beberapa derajat kebebasan (degrees of freedom) pada setiap node, yang mencakup translasi dalam arah x, y, dan z, serta rotasi terhadap ketiga sumbu tersebut. Dengan adanya rotasi, shell element dapat menangkap efek bending yang tidak dapat direpresentasikan oleh elemen yang hanya memiliki translasi.
Parameter penting dalam pemodelan shell element meliputi ketebalan material, sifat material seperti modulus elastisitas dan rasio Poisson, serta orientasi lokal elemen. Ketebalan merupakan faktor kunci karena menentukan kekakuan terhadap bending dan membrane. Selain itu, orientasi elemen juga penting terutama pada material anisotropik atau komposit, di mana arah serat mempengaruhi perilaku struktur.
Shell element sangat banyak digunakan dalam berbagai aplikasi industri. Pada industri otomotif, elemen ini digunakan untuk menganalisis bodi kendaraan dan panel tipis. Pada industri minyak dan gas, shell element digunakan untuk memodelkan tangki dan pressure vessel. Dalam industri maritim, shell element digunakan untuk memodelkan pelat hull kapal serta struktur dinding kapal.
Keunggulan utama shell element adalah efisiensi komputasi dibandingkan elemen solid. Karena hanya memodelkan permukaan, jumlah elemen yang dibutuhkan jauh lebih sedikit, sehingga waktu simulasi menjadi lebih cepat. Selain itu, shell element juga mampu memberikan hasil yang cukup akurat untuk analisis global maupun lokal pada struktur tipis.
Namun demikian, shell element memiliki keterbatasan. Elemen ini kurang cocok digunakan untuk struktur dengan ketebalan besar atau geometri kompleks tiga dimensi. Selain itu, pada area dengan gradien tegangan tinggi atau sambungan kompleks, penggunaan elemen solid mungkin diperlukan untuk mendapatkan hasil yang lebih detail.
Dalam praktik rekayasa, pemodelan shell element sering dikombinasikan dengan elemen lain seperti beam atau solid untuk mendapatkan representasi struktur yang lebih lengkap. Dengan pemahaman yang baik mengenai karakteristik shell element, engineer dapat memilih pendekatan pemodelan yang tepat sehingga menghasilkan simulasi yang efisien dan akurat.
