Apa itu Canal, Fore Bay, dan Pump Bay pada PLTU
Dalam sistem pendinginan Pembangkit Listrik Tenaga Uap (PLTU), terdapat beberapa komponen penting pada sisi intake air yang sering disebut sebagai canal, forebay, dan pump bay. Ketiga elemen ini bekerja secara terintegrasi untuk memastikan suplai air pendingin yang stabil dan optimal menuju sistem pompa, khususnya circulating water pump.
Canal merupakan saluran utama yang berfungsi untuk mengalirkan air dari sumber, seperti laut atau sungai, menuju area intake PLTU. Canal biasanya dirancang dengan ukuran besar untuk menangani debit air yang tinggi dan dilengkapi dengan struktur seperti trash rack atau screen untuk menyaring debris, sampah, atau benda asing yang dapat merusak sistem di downstream. Desain canal harus memastikan aliran yang stabil dengan kehilangan energi yang minimal.
Setelah melewati canal, air akan masuk ke forebay, yaitu area penampungan sementara sebelum air masuk ke pump bay. Forebay berfungsi sebagai zona penenang (stilling zone) yang membantu meredam turbulensi dan menyamakan distribusi aliran. Di bagian ini, aliran air menjadi lebih stabil sehingga kualitas aliran yang masuk ke pompa menjadi lebih baik. Forebay juga berperan dalam mengatur level air agar tetap konstan, sehingga pompa dapat bekerja dalam kondisi optimal.
Selanjutnya, air mengalir ke pump bay, yaitu area di mana pompa-pompa besar seperti circulating water pump ditempatkan. Pump bay dirancang untuk memastikan bahwa aliran air yang masuk ke pompa memiliki distribusi kecepatan yang uniform dan bebas dari gangguan seperti vortex atau entrainment udara. Kondisi ini sangat penting karena kualitas aliran yang buruk dapat menyebabkan penurunan efisiensi pompa, getaran, bahkan kerusakan akibat cavitation.
Desain dari canal, forebay, dan pump bay harus mempertimbangkan berbagai faktor hidrodinamika. Misalnya, perubahan arah aliran, perbedaan elevasi, serta interaksi antara aliran dan struktur dapat mempengaruhi pola aliran secara signifikan. Jika tidak dirancang dengan baik, dapat terjadi distribusi aliran yang tidak merata, pembentukan vortex, atau area stagnan yang berpotensi menimbulkan masalah operasional.
Salah satu tantangan utama adalah memastikan bahwa setiap pompa di pump bay menerima aliran yang seimbang. Ketidakseimbangan aliran dapat menyebabkan beberapa pompa bekerja lebih berat dibandingkan yang lain, sehingga mempercepat keausan dan menurunkan efisiensi sistem secara keseluruhan. Selain itu, fenomena seperti swirling flow atau vortex dapat menyebabkan udara masuk ke dalam pompa, yang sangat berbahaya bagi performa dan umur pompa.

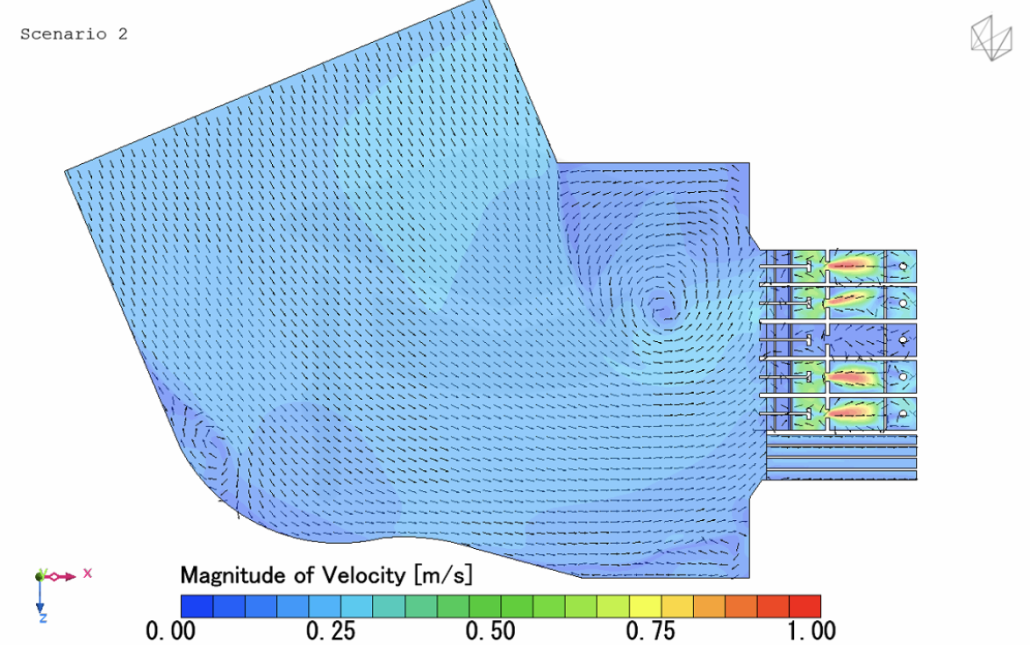

Pendekatan konvensional sering kali tidak cukup untuk memprediksi fenomena aliran yang kompleks di area intake ini. Oleh karena itu, penggunaan Computational Fluid Dynamics (CFD) menjadi sangat penting dalam desain canal, forebay, dan pump bay. Dengan CFD, pola aliran air dapat dianalisis secara detail, termasuk distribusi kecepatan, potensi vortex, serta interaksi aliran dengan struktur. Simulasi ini memungkinkan optimasi desain untuk memastikan aliran yang lebih uniform, mengurangi risiko cavitation, serta meningkatkan efisiensi dan keandalan sistem pendinginan PLTU secara keseluruhan.
