Efek Ukuran Butir (Grain Size) terhadap Springback pada Bending Logam Lembaran
Proses pembengkokan (bending) pelat atau sheet metal adalah salah satu teknik manufaktur paling populer di industri otomotif, penerbangan, dan presisi. Namun, setiap insinyur dan operator mesin pengerjaan logam pasti pernah menghadapi masalah klasik yang sama: springback.
Springback atau elastisitas kembalinya logam adalah perubahan bentuk elastis setelah beban tekuk dilepaskan, yang membuat sudut atau radius hasil tekukan melenceng dari target desain.
Banyak hal yang memengaruhi besar-kecilnya springback, mulai dari ketebalan bahan hingga radius punch. Namun, ada satu parameter mikro yang sering kali terabaikan padahal memegang peran kunci: Ukuran Butir (Grain Size).
Bagaimana struktur mikro logam menentukan sejauh mana pelat Anda melengkung kembali? Mari kita ulas mekanisme fisika material di baliknya.
Apa Hubungan Antara Ukuran Butir dan Kekuatan Logam?
Secara mikro, logam tersusun atas susunan kristal yang terbagi menjadi domain-domain kecil yang disebut butir (grains). Batas antara satu butir dengan butir lainnya dikenal sebagai batas butir (grain boundary).
Dalam ilmu metalurgi, terdapat hubungan fundamental yang dijelaskan melalui Hukum Hall-Petch:
Prinsip Hall-Petch: Semakin kecil (halus) ukuran butir suatu logam, semakin tinggi batas luluhnya (yield strength). Sebaliknya, makin besar (kasar) ukuran butirnya, makin rendah tegangan luluhnya.
Batas butir bertindak sebagai “penghalang” bagi pergerakan dislokasi (cacat kristal yang membuat material berdeformasi plastik). Butir yang halus menyediakan area batas butir yang jauh lebih luas, sehingga membendung dislokasi secara efektif dan membuat material menjadi lebih keras dan kuat.
Bagaimana Ukuran Butir Memengaruhi Springback?
Untuk memahami hubungannya dengan springback, kita perlu melihat bagaimana perbandingan antara deformasi elastis dan deformasi plastis bekerja saat bending.
Fenomena springback berbanding lurus dengan rasio tegangan luluh (yield strength, σy) terhadap modulus elastisitas material (E):
Tingkat Springback sebanding dengan σy/E
Berikut adalah perbandingan efek ukuran butir terhadap kecenderungan springback:
1. Ukuran Butir Halus (Fine-Grained Metal)
- Karakteristik Mikro: Memiliki jumlah batas butir yang sangat banyak.
- Perilaku Mekanis: Tegangan luluh (σy) meningkat.
- Efek pada Springback: Karena butir halus meningkatkan σy sementara Modulus Young (E) cenderung konstan, rasio elastisnya membesar. Hal ini menyebabkan derajat springback cenderung LEBIH BESAR. Logam butir halus membutuhkan gaya pembentukan yang lebih tinggi dan mengalami pemulihan elastis yang lebih dominan saat cetakan (die) dibuka.
2. Ukuran Butir Kasar (Coarse-Grained Metal)
- Karakteristik Mikro: Batas butir relatif sedikit, volume bagian dalam butir dominan.
- Perilaku Mekanis: Material lebih lunak dengan tegangan luluh (σy) yang lebih rendah.
- Efek pada Springback: Karena material lebih mudah terdeformasi secara plastis pada tingkat tegangan yang lebih rendah, derajat springback relatif LEBIH KECIL.
Efek Ukuran pada Pengerjaan Micro-Bending (Size Effect)
Terdapat pengecualian penting ketika kita membicarakan logam lembaran yang sangat tipis (seperti lembaran foil mikro atau komponen presisi elektronika).
Ketika ketebalan lembaran (t) mendekati ukuran rata-rata butir (d) — yaitu rasio t/d sangat kecil (hanya terdiri dari beberapa butir pada tebal pelat) — fenomena yang dikenal sebagai Surface Layer Model bekerja:
- Butir Permukaan (Surface Grains): Butir yang berada di permukaan luar logam memiliki batasan bebas (free boundary), sehingga tidak memiliki hambatan batas butir sekuat butir bagian dalam.
- Variasi Anisotropi: Pada pelat yang sangat tipis dengan butir kasar, sifat mekanis individual tiap butir tunggal menjadi dominan. Hal ini dapat memicu sebaran (scatter) nilai springback yang tidak konsisten dan sulit diprediksi.
Implikasi Praktis di Industri Stamping & Bending
Memahami hubungan struktur mikro ini memberi keuntungan strategis bagi para desainer manufaktur dan teknisi proses:
- Pilihan Heat Treatment (Annealing): Perlakuan panas annealing memperbesar ukuran butir dan menurunkan kekuatan material. Jika targetnya adalah meminimalkan springback, penyesuaian temperatur annealing untuk mengontrol rekritalisasi butir dapat menjadi solusi.
- Presisi Kompensasi Tooling: Saat memprediksi overshooting atau overbending pada desain punch dan die, input data material tidak hanya perlu memperhitungkan ketebalan, tetapi juga batch pengolahan panas yang memengaruhi ukuran butir.

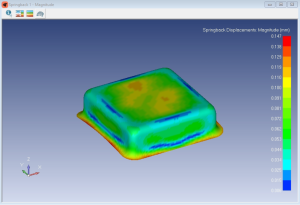

- Koreksi Simulasi FEA: Perangkat lunak simulasi pembentukan (Forming Simulation) modern kini banyak memasukkan data mikrostuktur (microstructure-based constitutive models) untuk mendapatkan hasil estimasi springback dengan akurasi hingga di atas 95%.
Kesimpulan
Ukuran butir (grain size) bukan sekadar topik teori metalurgi, melainkan variabel fisik yang berdampak nyata pada kepresisian dimensi produk sheet metal. Ukuran butir yang lebih halus umumnya meningkatkan tegangan luluh yang memicu efek springback lebih tinggi, sedangkan butir yang lebih kasar menurunkan nilai tegangan luluh dan mereduksi springback (meski harus tetap memperhitungkan konsistensi anisotropi material).
Dengan mengendalikan struktur mikro material sejak awal pasokan bahan baku, pemfaktoran efisiensi proses bending dan reduksi produk cacat akibat springback dapat dicapai secara optimal.
