Knuckle Arm: Komponen Penting dalam Sistem Suspensi Mobil.

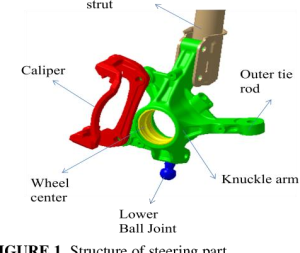

Knuckle arm merupakan salah satu komponen penting dalam sistem suspensi kendaraan. Fungsinya adalah menghubungkan roda dengan sistem kemudi, memungkinkan gerakan rotasi roda untuk mengakomodasi belokan dan kestabilan kendaraan. Karena perannya yang vital, desain knuckle arm harus mempertimbangkan beban dinamis yang signifikan serta ketahanan terhadap kelelahan material. Artikel ini akan membahas lebih dalam mengenai knuckle arm, pendekatan desainnya, dan bagaimana simulasi Finite Element Analysis (FEA) dapat digunakan untuk memastikan performa optimalnya.
Proses Desain Knuckle Arm
Desain knuckle arm dimulai dengan pemahaman beban operasional yang akan diterimanya, seperti beban vertikal, lateral, dan torsional. Material yang digunakan harus memiliki sifat mekanis yang baik, seperti kekuatan tarik dan daya tahan kelelahan, untuk menghadapi kondisi jalan yang bervariasi. Desain awal biasanya dibuat dalam perangkat lunak CAD (Computer-Aided Design) untuk memastikan dimensi yang sesuai dengan sistem suspensi secara keseluruhan. Selain itu, geometri knuckle arm harus dirancang agar dapat mendistribusikan tekanan secara merata dan meminimalkan konsentrasi tegangan.
Pentingnya Simulasi FEA dalam Desain Knuckle Arm
Finite Element Analysis (FEA) adalah alat penting dalam memastikan bahwa desain knuckle arm mampu menghadapi beban kerja yang sebenarnya. Dengan FEA, desainer dapat mensimulasikan kondisi operasional seperti tekanan akibat pengereman, gaya lateral saat menikung, dan beban akibat medan jalan. Proses ini memungkinkan evaluasi dini terhadap area dengan konsentrasi tegangan tinggi, yang berpotensi menjadi titik lemah dalam struktur. Simulasi ini juga membantu mengurangi risiko kegagalan material, mengoptimalkan bobot, dan memastikan bahwa desain memenuhi standar keamanan industri otomotif.
Langkah-Langkah Simulasi FEA untuk Knuckle Arm
Simulasi FEA dimulai dengan membuat model mesh dari knuckle arm yang didesain. Meshing ini memecah model menjadi elemen-elemen kecil, yang akan digunakan untuk menghitung distribusi tegangan dan deformasi. Selanjutnya, kondisi batas (boundary conditions) diterapkan, seperti gaya dan beban yang sesuai dengan situasi nyata. Perangkat lunak FEA kemudian menjalankan simulasi untuk menghasilkan data numerik, seperti distribusi tegangan, regangan, dan displacement. Dari hasil ini, desainer dapat membuat penyesuaian pada desain untuk meningkatkan kekuatan atau mengurangi bobot tanpa mengorbankan performa.
Manfaat Desain Berbasis FEA
Menggunakan FEA dalam desain knuckle arm memberikan berbagai keuntungan. Pertama, proses ini mengurangi kebutuhan akan prototipe fisik, sehingga menghemat waktu dan biaya. Kedua, FEA memungkinkan eksplorasi berbagai material dan desain alternatif sebelum produksi massal dimulai. Selain itu, simulasi ini memberikan insight mendalam yang sulit diperoleh melalui pengujian fisik saja, seperti distribusi tegangan internal dan prediksi umur kelelahan material.
Kesimpulan
Knuckle arm adalah komponen yang sangat krusial dalam sistem suspensi kendaraan, dan desainnya memerlukan perhatian khusus untuk memastikan performa dan keselamatan. Dengan memanfaatkan teknologi FEA, para insinyur dapat mengembangkan desain yang lebih efisien, tahan lama, dan hemat biaya. Pendekatan berbasis simulasi ini tidak hanya meningkatkan kualitas produk tetapi juga mendukung inovasi dalam dunia otomotif yang terus berkembang. Kombinasi antara pemahaman teknis dan alat simulasi modern menjadikan FEA sebagai gold standard dalam pengembangan knuckle arm dan komponen serupa lainnya.
KONTRIBUTOR: Daris Arsyada
Sumber:
https://www.autozone.com/diy/suspension/what-is-a-steering-knuckle (diakses pada tanggal 10 Februari 2026)
https://daihatsu.co.id/en/tips-and-event/tips-sahabat/detail-content/apa-itu-knuckle-arm-mobil-ini-fungsi-dan-cara-kerjanya/ (diakses pada tanggal 10 Februari 2026)
https://www.subarupartsplus.com/blog/steering-knuckle-explained?srsltid=AfmBOoryq99pk9_UJ6NEP-_xwZA00_Qa6zirIl7AuRge6r67Zfw8cT8N (diakses pada tanggal 10 Februari 2026)
