Analisis Ducting HVAC dengan CFD
Ducting HVAC merupakan sistem saluran udara yang digunakan untuk mendistribusikan udara dari unit pengolah udara seperti Air Handling Unit (AHU) atau fan coil unit ke berbagai ruangan di dalam bangunan. Sistem ducting ini menjadi bagian penting dalam instalasi HVAC karena berfungsi sebagai jalur utama aliran udara yang membawa udara dingin atau udara segar ke dalam ruang serta mengalirkan udara kembali ke sistem melalui return duct. Kinerja sistem HVAC sangat dipengaruhi oleh desain ducting karena distribusi udara yang tidak merata dapat menyebabkan perbedaan temperatur antar ruangan serta menurunkan kenyamanan penghuni.
Sistem ducting biasanya terdiri dari berbagai komponen seperti supply duct, return duct, diffuser, grille, damper, dan berbagai fitting seperti elbow, reducer, serta branch duct. Udara dari unit pendingin akan dialirkan melalui supply duct menuju diffuser yang tersebar di dalam ruangan. Diffuser kemudian menyebarkan udara ke dalam ruang sehingga tercipta sirkulasi udara yang merata. Udara yang telah bercampur dengan udara ruangan kemudian kembali ke sistem melalui return duct untuk diproses kembali oleh unit HVAC.
Salah satu tantangan utama dalam desain ducting HVAC adalah memastikan distribusi aliran udara yang merata di seluruh area bangunan. Jika desain ducting tidak optimal, beberapa ruangan dapat menerima aliran udara yang terlalu besar sementara ruangan lain menerima aliran udara yang terlalu kecil. Selain itu, desain duct yang kurang efisien juga dapat menyebabkan pressure drop yang tinggi sehingga membutuhkan daya kipas yang lebih besar untuk mengalirkan udara melalui sistem.
Simulasi Computational Fluid Dynamics (CFD) dapat digunakan untuk menganalisis performa sistem ducting HVAC secara lebih detail. Melalui simulasi CFD, engineer dapat mempelajari distribusi kecepatan udara di dalam saluran duct, pola aliran pada berbagai percabangan ducting, serta distribusi tekanan di sepanjang sistem. Analisis ini memungkinkan identifikasi area dengan kehilangan tekanan yang tinggi serta membantu memahami bagaimana aliran udara terdistribusi ke berbagai ruangan.

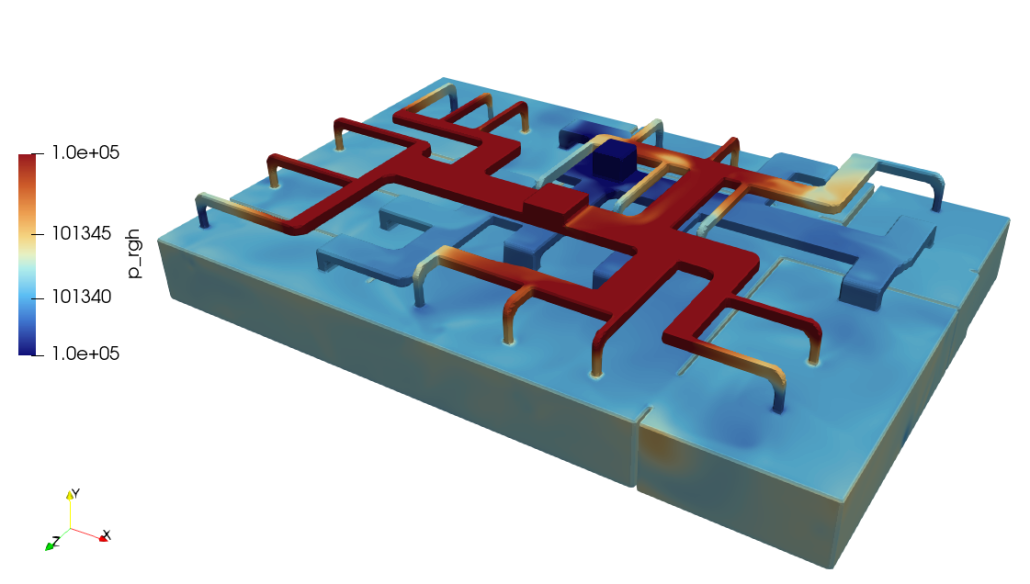

Dalam sebuah studi kasus simulasi CFD pada sistem ducting HVAC, model tiga dimensi dari jaringan duct dianalisis untuk mengevaluasi distribusi aliran udara dari unit HVAC menuju berbagai ruang dalam bangunan. Simulasi dilakukan dengan mempertimbangkan parameter seperti kapasitas aliran udara dari fan, ukuran saluran duct, serta konfigurasi percabangan ducting. Hasil simulasi menunjukkan distribusi kecepatan udara di dalam duct serta perbedaan tekanan yang mempengaruhi aliran udara ke setiap cabang sistem.
Selain menganalisis kondisi desain eksisting, simulasi CFD juga dapat digunakan untuk mengoptimalkan desain ducting HVAC. Misalnya dengan menyesuaikan ukuran duct, memperbaiki konfigurasi percabangan, atau menambahkan balancing damper untuk memastikan distribusi udara yang lebih merata. Dengan desain ducting yang lebih optimal, sistem HVAC dapat bekerja lebih efisien sekaligus meningkatkan kenyamanan termal di dalam bangunan.
Studi kasus simulasi ducting HVAC menunjukkan bagaimana pendekatan numerik dapat membantu meningkatkan performa sistem distribusi udara pada bangunan modern. Dengan pengalaman dalam simulasi aliran udara dan analisis sistem ventilasi menggunakan platform CFD seperti OpenFOAM, PT Tensor menyediakan layanan simulasi yang dapat membantu proses evaluasi desain ducting, optimasi distribusi udara, serta peningkatan efisiensi sistem HVAC pada berbagai jenis bangunan.
