Simulasi CFD pada Flue Gas Ducting
Dalam sistem industri seperti coal fired boiler, flue gas ducting memiliki peran penting dalam mengalirkan gas buang dari ruang pembakaran menuju peralatan downstream seperti economizer, air preheater, ESP, hingga stack. Meskipun terlihat sederhana, aliran gas di dalam ducting sebenarnya sangat kompleks dan dapat mempengaruhi efisiensi sistem secara keseluruhan. Untuk memahami fenomena ini secara mendalam, digunakan pendekatan Computational Fluid Dynamics (CFD).

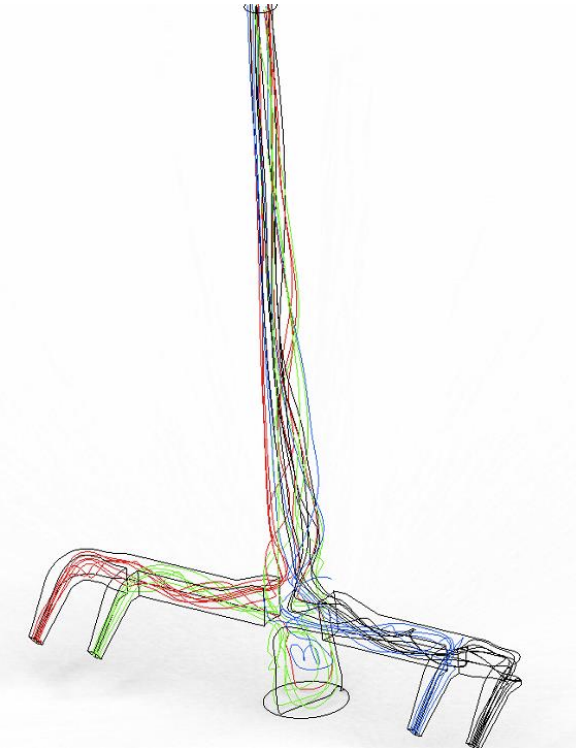

Simulasi CFD memungkinkan analisis detail terhadap pola aliran flue gas di dalam ducting. Dengan model tiga dimensi, engineer dapat melihat bagaimana gas bergerak melalui berbagai elemen seperti belokan, perubahan penampang, dan percabangan duct. Salah satu permasalahan umum yang sering ditemukan adalah recirculation zone, yaitu area di mana aliran berputar dan tidak bergerak secara efektif. Zona ini dapat menyebabkan penumpukan partikel dan meningkatkan risiko fouling.

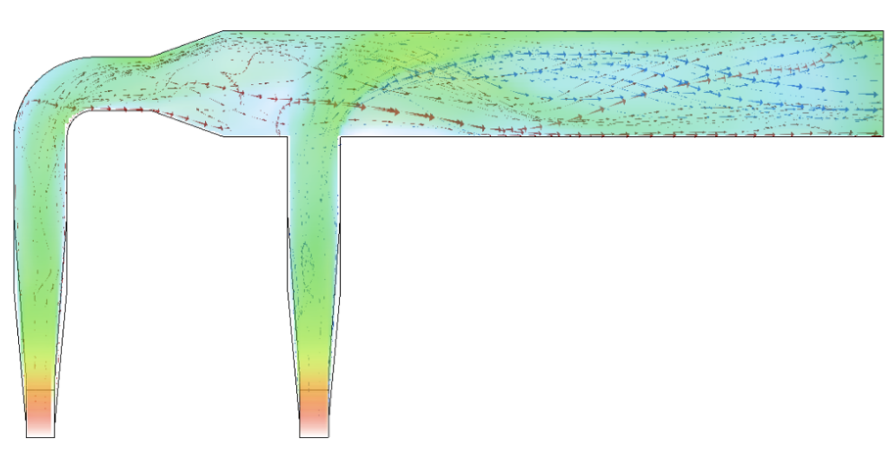

Selain itu, CFD juga digunakan untuk menganalisis distribusi kecepatan aliran. Aliran yang tidak merata dapat menyebabkan beberapa area mengalami kecepatan tinggi yang berpotensi meningkatkan erosi pada dinding duct, terutama jika flue gas mengandung partikel abu. Sebaliknya, area dengan kecepatan rendah dapat menjadi tempat akumulasi partikel yang mengganggu performa sistem. Dengan CFD, distribusi ini dapat divisualisasikan dalam bentuk kontur sehingga area kritis dapat diidentifikasi dengan mudah.
Aspek penting lainnya adalah analisis pressure drop. Setiap elemen dalam ducting, seperti belokan tajam atau perubahan geometri, akan menyebabkan kehilangan tekanan. CFD memungkinkan perhitungan pressure drop secara lebih akurat dibandingkan metode empiris, sehingga desain dapat dioptimalkan untuk meminimalkan losses dan meningkatkan efisiensi energi.
Simulasi CFD juga sangat berguna untuk menganalisis distribusi temperatur dalam ducting. Flue gas biasanya memiliki temperatur tinggi, dan distribusi temperatur yang tidak merata dapat menyebabkan ekspansi termal yang berbeda pada berbagai bagian duct. Hal ini dapat berdampak pada integritas struktur dan umur pakai sistem. Dengan CFD, distribusi temperatur dapat dipetakan secara detail untuk mendukung desain yang lebih aman.
Dalam beberapa kasus, CFD juga digunakan untuk melakukan particle tracking, yaitu simulasi pergerakan partikel abu dalam aliran gas. Analisis ini membantu dalam memahami pola deposisi partikel, sehingga desain ducting dapat dioptimalkan untuk mengurangi fouling dan erosi.
Keunggulan utama dari simulasi CFD adalah kemampuannya untuk menguji berbagai konfigurasi desain tanpa perlu melakukan modifikasi fisik di lapangan. Engineer dapat mengevaluasi berbagai opsi, seperti perubahan radius belokan, penambahan flow straightener, atau modifikasi inlet, untuk mendapatkan performa terbaik.
Dengan pendekatan ini, desain flue gas ducting dapat ditingkatkan secara signifikan dari sisi efisiensi, keandalan, dan umur pakai. CFD memberikan insight yang tidak dapat diperoleh dari metode konvensional, sehingga menjadi alat yang sangat penting dalam engineering modern.
Jika Anda ingin mengoptimalkan desain flue gas ducting atau menganalisis performa sistem secara lebih mendalam, penggunaan Jasa Simulasi CFD dapat membantu Anda mendapatkan hasil yang lebih akurat dan efisien. Dengan dukungan pengalaman engineering dan software simulasi advanced, CFD dapat digunakan untuk mengidentifikasi potensi masalah sejak awal, meningkatkan efisiensi aliran, serta memastikan sistem bekerja secara optimal dalam kondisi nyata.
