Desain Flue Gas Handling Ducting

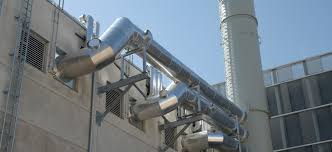

Dalam sistem pembangkit listrik dan proses industri, flue gas handling ducting merupakan komponen penting yang berfungsi untuk mengalirkan gas buang dari boiler atau furnace menuju peralatan pengolahan lanjutan seperti economizer, air preheater, ESP (electrostatic precipitator), hingga stack. Desain ducting ini tidak hanya berperan dalam memastikan aliran gas berjalan lancar, tetapi juga mempengaruhi efisiensi sistem secara keseluruhan.
Flue gas yang mengalir dalam duct biasanya memiliki temperatur tinggi, mengandung partikel abu, serta bersifat korosif. Oleh karena itu, desain ducting harus mempertimbangkan berbagai aspek seperti ketahanan material, ekspansi termal, serta perlindungan terhadap erosi dan korosi. Pemilihan material dan ketebalan duct menjadi faktor penting untuk menjamin keandalan dalam jangka panjang.
Salah satu parameter utama dalam desain ducting adalah pressure drop. Setiap belokan, perubahan penampang, dan komponen tambahan seperti damper akan menyebabkan kehilangan tekanan. Jika pressure drop terlalu tinggi, maka fan harus bekerja lebih keras untuk mempertahankan aliran, yang pada akhirnya meningkatkan konsumsi energi. Oleh karena itu, desain duct harus dioptimalkan untuk meminimalkan losses tanpa mengorbankan keterbatasan ruang dan kebutuhan layout.
Selain itu, distribusi aliran gas di dalam duct juga harus diperhatikan. Aliran yang tidak merata dapat menyebabkan beberapa area mengalami kecepatan tinggi yang berpotensi meningkatkan erosi, sementara area lain mengalami aliran stagnan yang dapat menyebabkan penumpukan partikel. Hal ini tidak hanya mengurangi efisiensi sistem, tetapi juga meningkatkan risiko kerusakan dan kebutuhan maintenance.
Geometri ducting memainkan peran besar dalam menentukan pola aliran. Belokan tajam, perubahan penampang yang mendadak, atau desain inlet yang tidak optimal dapat menyebabkan turbulensi berlebihan dan pembentukan vorteks. Oleh karena itu, desain harus mempertimbangkan transisi yang halus dan distribusi aliran yang lebih uniform.
Selain aspek fluida, desain struktur ducting juga harus mempertimbangkan thermal expansion akibat temperatur tinggi. Duct yang panjang dapat mengalami ekspansi yang signifikan, sehingga diperlukan komponen seperti expansion joint untuk mengakomodasi perubahan panjang tersebut. Jika tidak diperhitungkan, ekspansi ini dapat menyebabkan tegangan struktural yang tinggi dan potensi kegagalan.
Aspek lain yang penting adalah integrasi dengan sistem lain, seperti fan, damper, dan peralatan pengendalian emisi. Ducting harus dirancang agar dapat mengakomodasi distribusi aliran yang sesuai dengan kebutuhan masing-masing komponen, sehingga performa sistem secara keseluruhan tetap optimal.

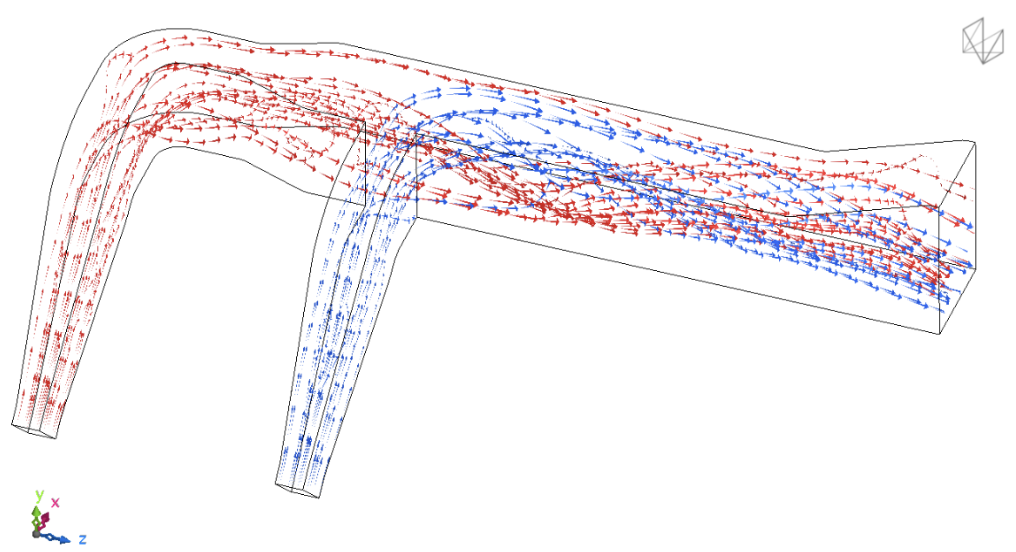

Dalam praktiknya, pendekatan konvensional sering kali tidak cukup untuk memahami fenomena aliran yang kompleks di dalam ducting. Oleh karena itu, penggunaan Computational Fluid Dynamics (CFD) menjadi sangat penting dalam desain flue gas handling system. Dengan CFD, pola aliran, distribusi kecepatan, serta pressure drop dapat dianalisis secara detail, sehingga engineer dapat mengidentifikasi area dengan potensi masalah seperti turbulensi berlebih, recirculation, atau distribusi aliran yang tidak merata. Pendekatan ini memungkinkan optimasi desain ducting untuk meningkatkan efisiensi, mengurangi kehilangan energi, serta meningkatkan keandalan sistem secara keseluruhan.
