Cara Memilih Model Multifasa (Euler, Mixture, VOF) dalam CFD
Dalam Computational Fluid Dynamics (CFD), banyak sistem teknik melibatkan lebih dari satu fase fluida atau partikel. Contohnya adalah gelembung gas dalam cairan, partikel padat dalam slurry, atau aliran air dan udara dengan permukaan bebas. Untuk memodelkan fenomena ini, software CFD menyediakan beberapa pendekatan multiphase modeling, seperti Eulerian model, Mixture model, dan Volume of Fluid (VOF).
Memilih model multiphase yang tepat sangat penting karena setiap model memiliki asumsi fisika, kompleksitas numerik, dan kebutuhan komputasi yang berbeda. Pemilihan model yang tidak tepat dapat menyebabkan simulasi menjadi tidak akurat atau membutuhkan biaya komputasi yang tidak efisien.
Faktor yang Perlu Dipertimbangkan
Sebelum memilih model multiphase, terdapat beberapa faktor penting yang perlu dipertimbangkan.
Pertama adalah bagaimana fase-fase tersebut terdistribusi dalam sistem. Apakah terdapat antarmuka yang jelas antara dua fluida, atau apakah fase-fase tersebut tercampur secara homogen.
Kedua adalah perbedaan kecepatan antar fase. Jika setiap fase memiliki kecepatan yang sangat berbeda, maka model yang dapat menangani slip velocity secara akurat menjadi penting.
Ketiga adalah jumlah partikel atau gelembung dalam sistem. Jika jumlahnya sangat besar, pendekatan yang lebih sederhana biasanya lebih efisien secara komputasi.
Keempat adalah tujuan simulasi, apakah analisis berfokus pada bentuk antarmuka fluida, distribusi fase, atau dinamika partikel.
Dengan mempertimbangkan faktor-faktor ini, engineer dapat memilih model multiphase yang paling sesuai.
Model Volume of Fluid (VOF)
Model Volume of Fluid (VOF) digunakan ketika dua atau lebih fluida memiliki antarmuka yang jelas dan tidak saling bercampur.
Dalam metode ini, solver melacak posisi antarmuka antara dua fluida menggunakan fraksi volume pada setiap sel mesh.
Model ini sangat cocok untuk simulasi yang melibatkan free surface flow atau perubahan bentuk permukaan fluida.
Contoh aplikasi model VOF antara lain:
-
aliran air dan udara pada permukaan bebas
-
simulasi gelombang laut
-
pengisian tangki cairan
-
simulasi dam break
-
pembentukan droplet dan gelembung
Karena metode ini secara eksplisit melacak antarmuka fluida, model VOF mampu menangkap perubahan bentuk permukaan fluida secara akurat.
Namun metode ini kurang cocok untuk sistem di mana fase-fase fluida sangat bercampur atau memiliki banyak partikel kecil.
Model Mixture
Model Mixture merupakan pendekatan yang lebih sederhana dibandingkan model Eulerian. Dalam metode ini, semua fase dianggap sebagai campuran fluida dengan satu medan kecepatan utama.
Model ini tetap mempertimbangkan adanya perbedaan kecepatan antar fase (slip velocity), tetapi tidak menghitung persamaan momentum penuh untuk setiap fase.
Karena kompleksitasnya lebih rendah, model mixture sering digunakan untuk simulasi multiphase yang relatif sederhana.
Contoh aplikasi model mixture antara lain:
-
aliran slurry dengan konsentrasi partikel rendah
-
gelembung gas kecil dalam cairan
-

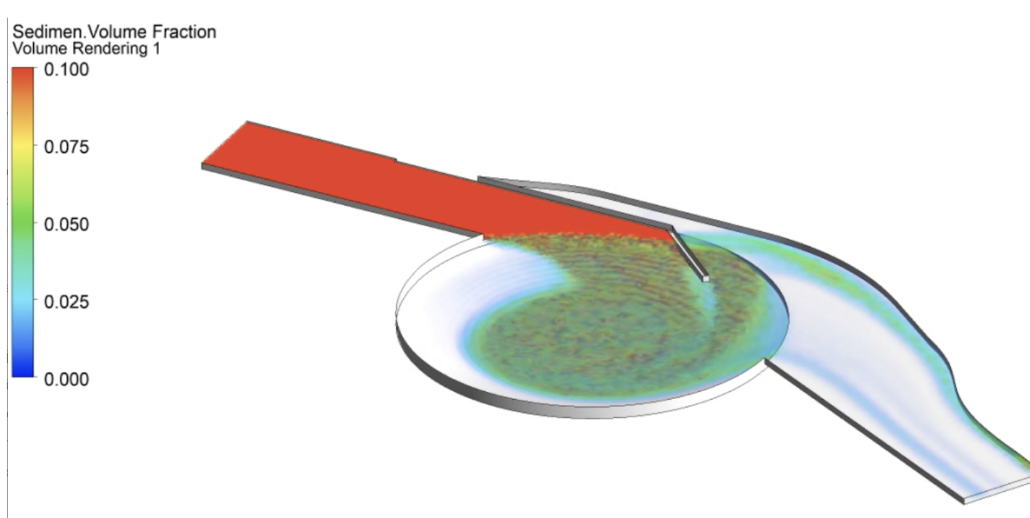

sedimentasi partikel ringan
-
aliran partikel kecil dalam fluida
Model ini memberikan keseimbangan yang baik antara akurasi dan efisiensi komputasi.
Namun model mixture kurang cocok untuk sistem dengan konsentrasi partikel yang sangat tinggi atau perbedaan kecepatan antar fase yang besar.
Model Eulerian
Model Eulerian multiphase merupakan pendekatan yang paling lengkap dan paling kompleks dalam simulasi multiphase.
Dalam metode ini, setiap fase diperlakukan sebagai medium kontinu yang memiliki persamaan konservasi massa dan momentum sendiri.
Pendekatan ini memungkinkan setiap fase memiliki kecepatan, tekanan, dan distribusi sendiri dalam domain simulasi.
Model ini sangat cocok untuk sistem dengan interaksi antar fase yang kuat dan konsentrasi partikel yang tinggi.
Contoh aplikasi model Eulerian antara lain:
-

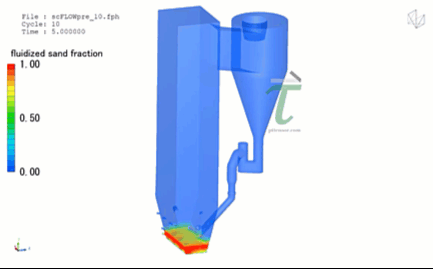

fluidized bed reactor
-
bubble column reactor
-
transport partikel dalam furnace
-
slurry flow dengan konsentrasi tinggi
-
sistem granular dalam aliran gas
Karena model ini menyelesaikan persamaan untuk setiap fase, biaya komputasinya biasanya lebih besar dibandingkan model mixture atau VOF.
Perbandingan Ketiga Model
Perbedaan utama antara ketiga model ini terletak pada cara mereka menangani distribusi fase dan interaksi antar fase.
Model VOF berfokus pada pelacakan antarmuka antara fluida yang tidak bercampur.
Model Mixture memodelkan sistem sebagai campuran fluida dengan satu medan kecepatan utama.
Model Eulerian memperlakukan setiap fase sebagai medium kontinu yang memiliki persamaan aliran sendiri.
Dari sisi kompleksitas, model VOF dan mixture relatif lebih sederhana, sedangkan model Eulerian merupakan pendekatan yang paling lengkap tetapi juga paling mahal secara komputasi.
Panduan Pemilihan Model
Secara umum, pemilihan model multiphase dapat mengikuti panduan berikut.
Gunakan VOF model jika terdapat antarmuka fluida yang jelas, seperti pada simulasi air dan udara dengan permukaan bebas.
Gunakan Mixture model jika fase-fase dalam sistem tercampur secara relatif homogen dengan perbedaan kecepatan yang tidak terlalu besar.
Gunakan Eulerian model jika sistem memiliki konsentrasi partikel atau gelembung yang tinggi serta interaksi antar fase yang kompleks.
Dengan memahami karakteristik masing-masing model, pengguna CFD dapat memilih pendekatan yang paling sesuai untuk sistem yang dianalisis.
Kesimpulan
Dalam simulasi CFD multiphase, terdapat beberapa pendekatan pemodelan utama seperti VOF, Mixture, dan Eulerian model. Masing-masing metode memiliki kelebihan dan keterbatasan tergantung pada karakteristik sistem yang dianalisis.
Model VOF sangat cocok untuk simulasi dengan antarmuka fluida yang jelas, model mixture cocok untuk sistem multiphase sederhana dengan campuran relatif homogen, sedangkan model Eulerian digunakan untuk sistem multiphase yang lebih kompleks dengan interaksi antar fase yang kuat.
Dengan memilih model multiphase yang tepat, simulasi CFD dapat memberikan hasil yang lebih akurat sekaligus menjaga efisiensi komputasi dalam analisis sistem aliran multifasa.
