Simulasi FEA Pressure Vessel
Pressure vessel merupakan peralatan penting dalam berbagai industri seperti minyak dan gas, petrokimia, pembangkit listrik, serta industri kimia. Peralatan ini digunakan untuk menyimpan atau memproses fluida pada tekanan yang lebih tinggi atau lebih rendah dibandingkan tekanan atmosfer.
Karena beroperasi pada kondisi tekanan tinggi, desain pressure vessel harus mampu menahan beban mekanik yang signifikan tanpa mengalami kegagalan struktur. Oleh karena itu, analisis kekuatan struktur menjadi langkah penting dalam proses desain dan evaluasi pressure vessel.
Simulasi Finite Element Analysis (FEA) memungkinkan analisis detail terhadap distribusi tegangan, deformasi struktur, serta respons mekanik pressure vessel terhadap berbagai kondisi operasi untuk mengantisipasi kegagalan desain.
Permasalahan Umum pada Pressure Vessel
Dalam operasi industri, berbagai faktor dapat mempengaruhi integritas struktur pressure vessel.
Beberapa permasalahan yang sering dianalisis melalui simulasi FEA antara lain:
-
distribusi tegangan yang tinggi pada dinding vessel
-
konsentrasi tegangan pada nozzle atau sambungan
-
deformasi struktur akibat tekanan internal
-
tegangan termal akibat perbedaan temperatur
-
tegangan sisa akibat pengelasan
- beban dan kegagalan akibat pengangkutan dan pemasangan
-
potensi kegagalan struktur akibat beban siklik
-
evaluasi faktor keamanan terhadap tekanan operasi
- tegangan akibat interaksi akibat beban lokal, komponen internal, support, komponen lain-lain, atau perancangan khusus
Analisis FEA membantu engineer memahami perilaku struktur vessel secara lebih mendalam.
Analisis Distribusi Tegangan
Simulasi FEA memungkinkan evaluasi distribusi tegangan pada berbagai bagian pressure vessel.
Analisis ini dapat memperlihatkan:
-
tegangan pada dinding silinder vessel
-
distribusi tegangan pada head vessel
-
konsentrasi tegangan di sekitar nozzle
-
tegangan pada sambungan las
Informasi ini sangat penting untuk memastikan bahwa tegangan maksimum masih berada dalam batas yang diizinkan oleh standar desain.

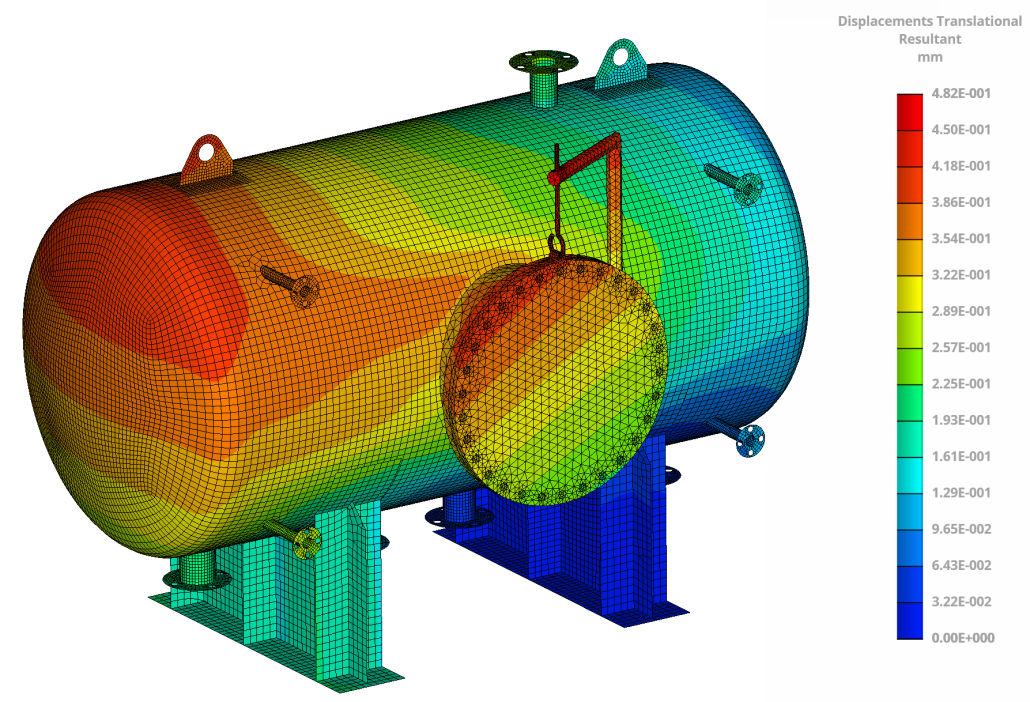

Analisis Deformasi Struktur
Selain distribusi tegangan, simulasi FEA juga dapat digunakan untuk menganalisis deformasi struktur pressure vessel.
Analisis ini dapat mengevaluasi:
-
deformasi radial pada dinding vessel
-
perubahan bentuk akibat tekanan internal
-
pengaruh beban eksternal terhadap struktur
-
stabilitas struktur pada kondisi operasi
Dengan analisis ini, engineer dapat memastikan bahwa deformasi struktur masih berada dalam batas yang dapat diterima.
Analisis Tegangan pada Nozzle
Nozzle merupakan salah satu area yang sering mengalami konsentrasi tegangan tinggi pada pressure vessel.
Simulasi FEA dapat membantu menganalisis:
-
distribusi tegangan di sekitar nozzle
-
interaksi antara nozzle dan dinding vessel
-
pengaruh beban eksternal pada nozzle
-
potensi kegagalan struktur pada sambungan
Analisis ini penting untuk memastikan keandalan sambungan pada pressure vessel.
Aplikasi Pressure Vessel dalam Industri
Pressure vessel digunakan dalam berbagai sistem industri yang melibatkan fluida bertekanan.
Contoh aplikasi meliputi:
-
reaktor kimia
-
separator minyak dan gas
-
tangki penyimpanan gas bertekanan
-
heat exchanger shell
-
boiler dan steam drum
Dalam sistem-sistem tersebut, integritas struktur pressure vessel sangat penting untuk menjaga keselamatan operasi.
Manfaat Simulasi FEA untuk Pressure Vessel
Penggunaan FEA dalam analisis pressure vessel memberikan berbagai keuntungan dalam proses desain dan evaluasi struktur.
Beberapa manfaat utama antara lain:
-
memahami distribusi tegangan pada struktur vessel
-
mengevaluasi deformasi akibat tekanan internal
-
mengidentifikasi area konsentrasi tegangan
-
mengoptimalkan desain struktur vessel
-
meningkatkan faktor keamanan desain
-
mengurangi kebutuhan pengujian prototipe
- memastikan pemilihan material yang optimal
Dengan simulasi FEA, berbagai kondisi operasi dapat dianalisis secara virtual sebelum vessel diproduksi.
Tahapan Analisis FEA Pressure Vessel
Simulasi FEA pada pressure vessel umumnya melibatkan beberapa tahapan analisis.
Tahapan tersebut meliputi:
-
Pembuatan model geometri pressure vessel
-
Pembuatan mesh elemen hingga
-
Penentuan properti material
-
Penentuan kondisi batas dan beban tekanan
-
Simulasi distribusi tegangan dan deformasi
-
Analisis hasil simulasi terhadap standar desain
Hasil analisis biasanya disajikan dalam bentuk kontur tegangan, distribusi deformasi, serta evaluasi faktor keamanan struktur.
Konsultasi Analisis Pressure Vessel
Simulasi FEA memberikan pemahaman yang lebih mendalam mengenai perilaku struktur pressure vessel terhadap berbagai kondisi operasi. Dengan pendekatan ini, desain vessel dapat dievaluasi untuk memastikan keamanan dan keandalan sistem. PT Tensor memberikan Jasa Simulasi FEA, segera hubungi kami untuk konsultasi lebih detail.
