Panduan Mendalam Boundary Condition CFD: Kunci Akurasi Simulasi Engineering
Dalam dunia Computational Fluid Dynamics (CFD), hasil simulasi yang estetik dengan gradien warna yang halus tidak menjamin validitas data. Faktor penentu utama dari akurasi tersebut adalah Boundary Condition (BC) atau Kondisi Batas. Artikel ini akan membahas secara teknis mengapa BC sangat vital dan bagaimana cara mengaturnya secara profesional.
Mengapa Boundary Condition Begitu Penting?
Secara matematis, perangkat lunak CFD menyelesaikan persamaan Navier-Stokes. Persamaan ini memerlukan nilai awal dan batasan di tepi domain untuk menghasilkan solusi yang unik. Tanpa BC yang tepat, persamaan tersebut memiliki solusi tak terhingga, atau dalam bahasa simulasi, “Floating Point Error” (simulasi meledak/divergen).
Kondisi batas mendefinisikan bagaimana energi, massa, dan momentum masuk dan keluar dari sistem yang Anda teliti.

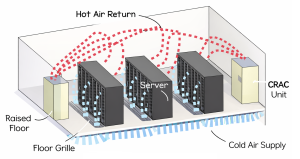

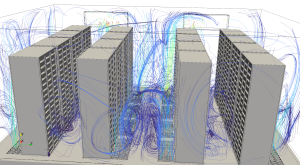

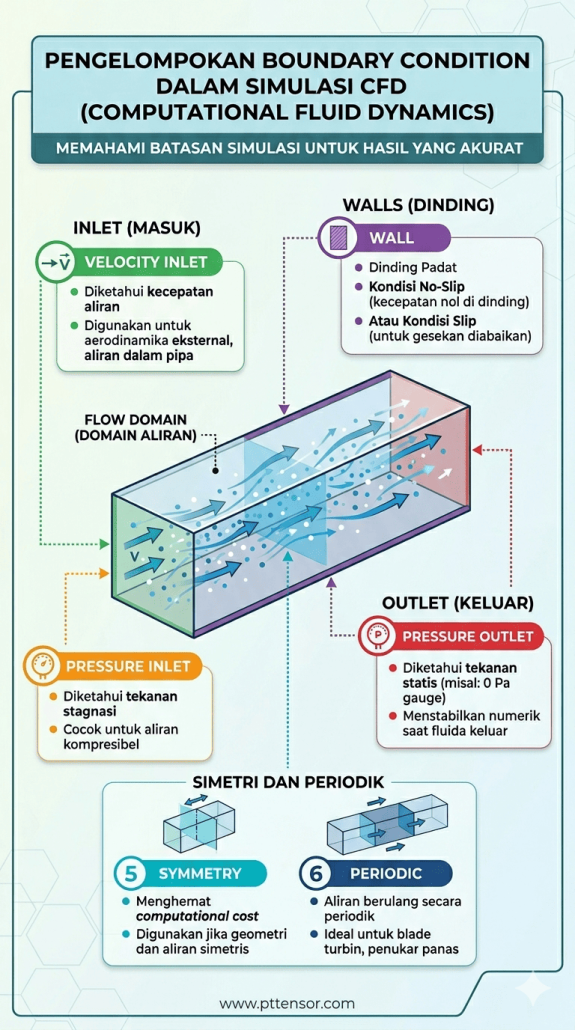

Klasifikasi dan Detail Teknis Boundary Condition
1. Inlet: Gerbang Utama Aliran
Inlet mendefinisikan kondisi fluida saat pertama kali berinteraksi dengan domain.
- Velocity Inlet: Ideal untuk aliran inkompresibel (seperti air atau udara kecepatan rendah). Penting untuk memperhatikan profil kecepatan; apakah uniform (rata) atau fully developed (parabolik).
- Mass Flow Inlet: Sering digunakan dalam simulasi heat exchanger atau sistem HVAC di mana laju massa fluida lebih diketahui daripada kecepatannya.
- Pressure Inlet: Digunakan ketika tekanan total (stagnasi) diketahui. Sangat krusial untuk simulasi mesin turbo atau aliran nozzle.
2. Outlet: Menjaga Stabilitas Numerik
Kesalahan pemula yang paling umum adalah meletakkan outlet terlalu dekat dengan objek yang diamati.
- Pressure Outlet: Menetapkan tekanan statis di pintu keluar. Jika terjadi aliran balik (backflow), simulasi seringkali menjadi tidak stabil.
- Outflow: Digunakan jika kondisi tekanan di hilir tidak diketahui. Namun, tidak bisa digunakan bersamaan dengan Pressure Inlet atau untuk aliran kompresibel.
3. Wall: Interaksi Fluida dan Padatan
Dinding bukan sekadar pembatas, tetapi tempat terjadinya rugi-rugi energi.
- No-Slip Condition: Asumsi standar di mana kecepatan fluida di dinding adalah nol. Di sini, Anda harus memperhatikan nilai y+(y-plus) untuk memastikan mesh cukup rapat dalam menangkap fenomena boundary layer.
- Thermal Boundary: Anda bisa menetapkan suhu spesifik (fixed temperature), fluks panas (heat flux), atau konveksi eksternal pada dinding tersebut.
4. Symmetry & Periodic: Efisiensi Komputasi
Jika Anda memiliki objek silinder atau baling-baling, jangan simulasi seluruh bagian.
- Symmetry: Mengasumsikan tidak ada aliran yang menembus bidang simetri. Ini memotong kebutuhan RAM dan waktu proses hingga setengahnya.
- Periodic/Cyclic: Cocok untuk bilah turbin. Apa yang keluar dari sisi kanan akan masuk kembali dari sisi kiri, menjaga kontinuitas aliran tanpa memodelkan 360 derajat geometri.
Tips Pro: Menghindari “Garbage In, Garbage Out”
Optimasi Mesh di Area Boundary
Kondisi batas sangat sensitif terhadap kualitas mesh. Gunakan fitur Inflation Layer pada area dinding (Wall) untuk menangkap profil kecepatan yang drastis di dekat permukaan. Tanpa inflation layer, perhitungan gaya hambat (drag) dan perpindahan panas akan meleset jauh dari realitas.
Pemilihan Model Turbulensi
Setiap BC memerlukan parameter turbulensi (seperti Intensity dan Viscosity Ratio). Pastikan nilai ini sesuai dengan skala turbulensi di lapangan. Misalnya, aliran udara di terowongan angin memiliki intensitas turbulensi yang berbeda dengan aliran udara di tengah kota.
Cek Konvergensi
Selalu pantau grafik residu. Jika residu tidak turun setelah pengaturan BC, periksa kembali apakah ada bentrokan logika, misalnya menetapkan Velocity Inlet dan Mass Flow Outlet yang nilainya tidak seimbang secara massa.
Kesimpulan
Menguasai boundary condition adalah pembeda antara pengguna software biasa dengan seorang CFD Engineer yang kompeten. Dengan pemahaman mendalam tentang inlet, outlet, dan wall, Anda dapat menghasilkan data yang tidak hanya terlihat bagus secara visual, tetapi juga valid untuk kebutuhan riset maupun industri.
